一、概述

YLZK-T5/TR5781鍋爐電腦控制器是我公司吸收國外先進技術，結合國內鍋爐控制的實際需要和具體應用，采用現代電腦控制技術，而推出的新一代燃油燃?xì)忮仩t電腦控制器。適用于燃油燃?xì)忮仩t、電加熱鍋爐、蒸汽鍋爐、承壓熱水鍋爐、常壓熱水鍋爐和導熱油鍋爐的自動控制，具有鍋爐水位控制、爐水溫度控制、蒸汽壓力控制、極限低水位報警和聯鎖保護、蒸汽壓力超高報警和聯鎖保護等自動控制功能。具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、品種齊全、性能價格比高等優點。

本說明書包含了 YLZK-T5 系列控制器所有支持的控制類型的描述，對于具體型號的控制器，并不一定完全具有本說明書描述的功能。因此，在閱讀完該說明書后，還應詳細閱讀具體型號控制器的《快速操作指南》。

二、安裝接線

2.1 安裝方法

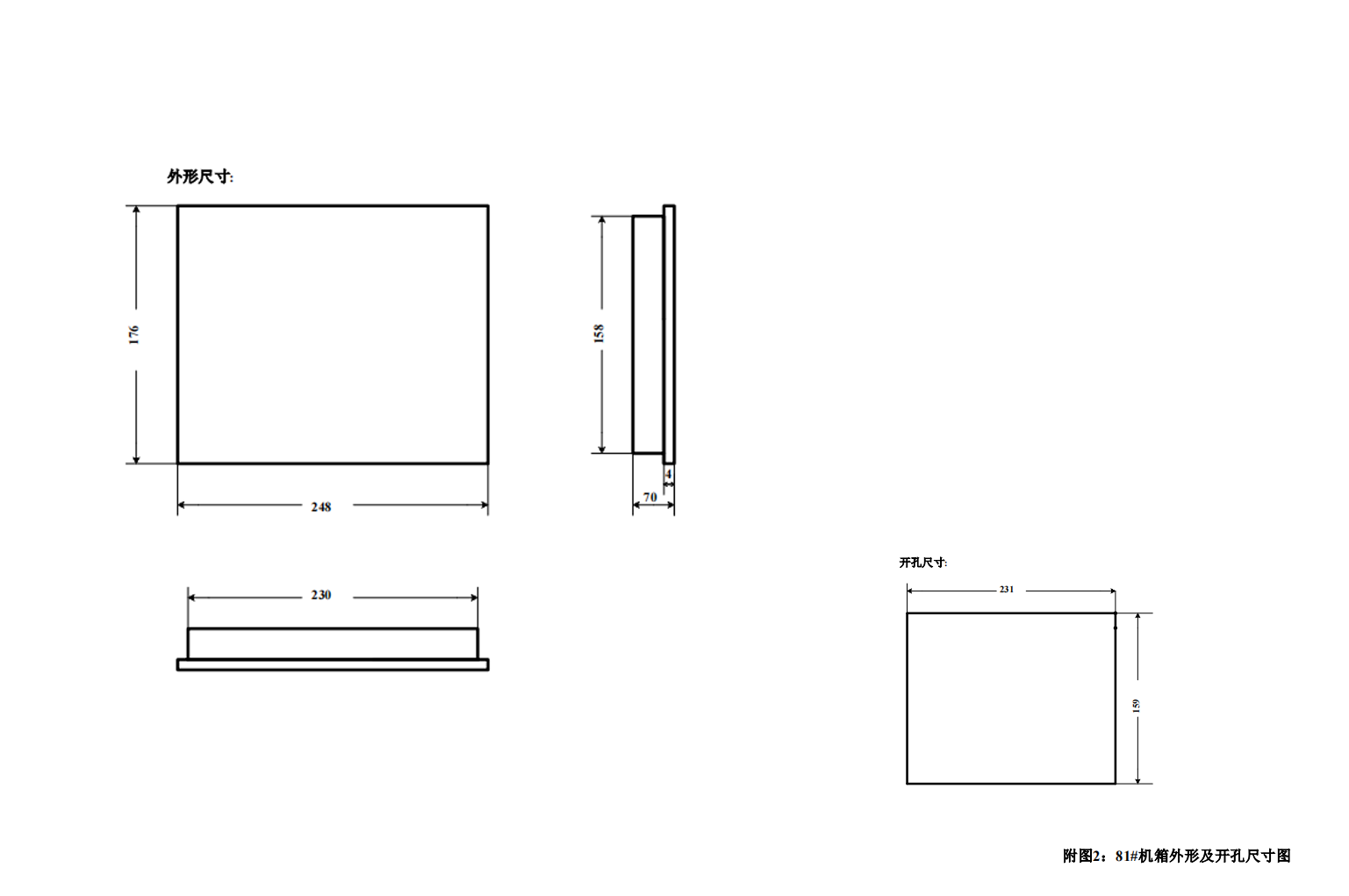

①按“外形及開孔尺寸圖”開安裝孔，將需接電線從開孔處穿出。

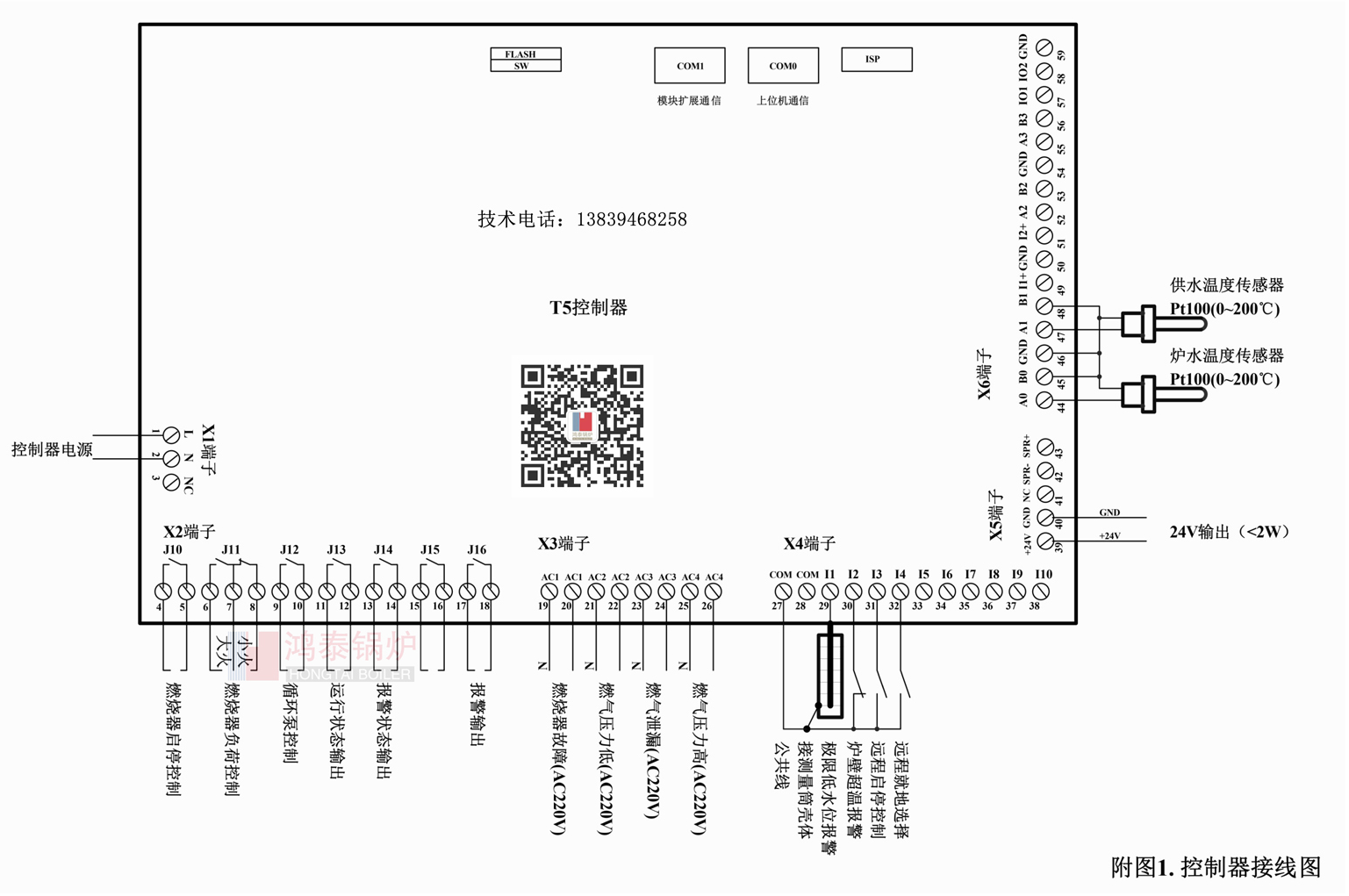

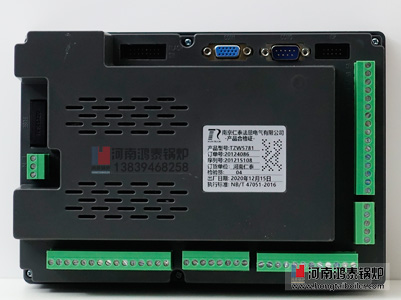

②按“用戶接線圖”將所需接入的各強、弱電線分別與控制器相應端子連接。

③將控制器裝入安裝孔。

④如需檢修控制器，可將端子方便地拔出，不用拆除接入的電線；當將端子插入控制器時，應確保接插到位。

2.2 輸入信號（可能的輸入信號）

2.2.1 接線

輸入信號的接線請使用 0.3mm2的銅質多股軟導線，應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅網)請接在安裝立柱上，并通過螺絲與線路板壓緊。

2.2.2 溫度傳感器

使用 Pt100 溫度傳感器，測溫范圍：0～500℃，R(0)=100.00Ω。該傳感器在溫度每變化1℃時其電阻變化僅 0.39Ω左右。故應特別注意接線質量，盡量減小導線接頭處的接觸電阻，以免影響測溫精度。將熱電阻任意一端引出一根線定義為 A，另外一端引出二根線分別定義為B 和 C，再根據圖紙接線。

2.2.3 壓力傳感器

壓力傳感器使用壓力控制器(壓力開關)、電接點壓力表。請將壓力控制器的常閉觸點(壓力低于低整定值時該觸點閉合；壓力高于高整定值時該觸點斷開)接入控制器。

當壓力傳感器為壓力變送器時，本控制器支持 4～20mA 的輸入信號，但訂貨時需做說明。

此時應將電路板上相應通道的撥碼開關調至電流側（I1 或 I2 側），并需設置量程。

2.2.4 水位傳感器

水位傳感器使用水位電極。水位電極是利用水的導電性測量水位的傳感器，當水位高于電極時，電極通過水和測量筒殼體之間形成回路；當水位低于電極時，電極和測量筒殼體之間沒有回路?？刂破魍ㄟ^檢測該信號得到水位狀態。

水位電極的公共端請務必接在測量筒的殼體上，切不可接在鍋爐殼體或不銹鋼外包上，更不能接在電源零線上！雖然這樣接線有時也能夠使控制器檢測到水位，但會使水位檢測的可靠性和穩定性下降，甚至可能燒毀控制器輸入電路。

應注意保持水電極絕緣體部分的清潔，水垢或其他污物可能使電極兩端的絕緣性能降低，導致控制器無法分辨水位(由于絕緣性能降低，電極和公共端之間始終存在回路，控制器檢測到的信號就會始終顯示有水)。

2.2.5 爐壁溫度開關

3.6 臥式燃煤、生物質鍋爐

4.2 在待命狀態下，按“”，進入運行狀態，控制器根據開始控制燃燒器或加熱組的啟停和水泵等設備啟停。

4.3 在運行狀態下，按“”鍵，退出運行狀態，控制器關閉燃燒器或加熱組及水泵。

4.4 水泵手動操作

觸摸水泵圖標進入設備操作畫面進行操作的設備。詳見相應爐型的《快速操作指南》。

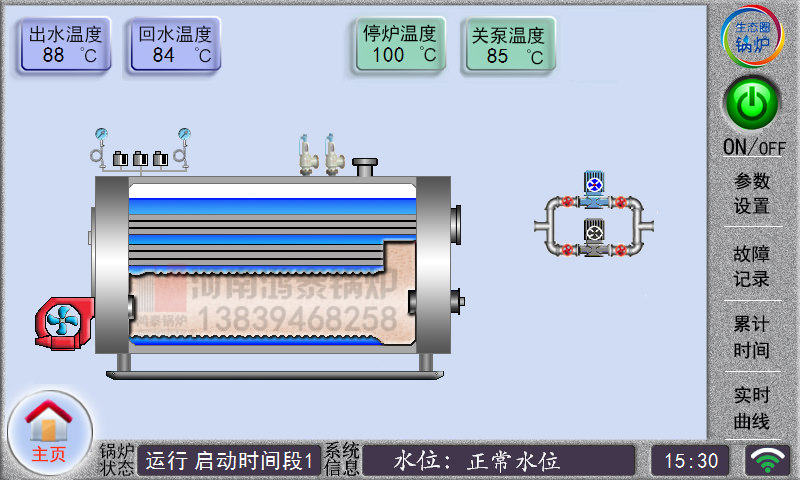

4.6 畫面切換

在非主畫面的畫面下，按“”鍵，直接返回主畫面。在主畫面上按菜單選擇需要顯示和操作的內容。在主畫面觸摸相應設備，即可進入該設備的手動操作界面；

五、參數設定

5.1 公共參數設置

進入菜單選擇畫面，按“”切換到參數設置畫面，觸控相應數據會彈出數字彈窗。

在數字彈窗內按相應數字按鍵，可對所選參數進行修改； 設置完畢后按“”鍵，確認輸入數據并返回原畫面；按“”鍵，保存當前設置值。按“”鍵返回上一層畫面，并保存當前設置值。

5.2 時段參數設置:

進入時段參數設置畫面:

觸控相應時段的數據開始修改；在數字彈窗內按相應數字按鍵，可對所選參數進行修改；

設置完畢后按“”鍵，確認輸入數據并返回原畫面；

確認參數全部修改完畢后，按“”鍵，保存當前設置值。再按“”鍵返回上一層畫面；

時段設置必須依照從 0.0～23.59 的次序，不允許倒錯、重疊。例如，將第一時段的“啟動時間”設為“8.00”，則其后的所有停啟時間均不能小于“8.00”。控制器根據此限制自動對定時參數進行檢查、修正。

分范圍為 0.00～23.59。時段的啟停時間可以相同，此時時段的長度為零，是無效時段。

可以通過設置相同的啟停時間關掉多余不用的時段。

如 4 個時段都設為“啟動時間”等于“停止時間”，控制器會作無定時處理，全天都是啟動時間。

5.3 當前時間設置

時間設置內容有年、月、日、星期、時、分、秒。使用 24 小時制。本機時鐘配有后備電源，外接交流電源切斷后，可保持走時。

YLZK-TRW5781 型鍋爐電腦控制器快速操作指南

（燃油氣鍋爐常壓熱水模式）

一．基本操作

1.1 在正式操作前，請先仔細閱讀《YLZK-T5 系列鍋爐電腦控制器通用使用說明書》，并確定當前鍋爐狀態已符合說明書要求。

1.2 接通 220V 交流電源。

1.3 觸摸“”，控制控制器進入“”狀態，觸摸“”退出“運行”狀態，退出“運行”狀態時為“”狀態，或稱為“待命”狀態。

1.4 按“”鍵，進入“運行”狀態，控制器開始執行自動控制功能。

1.5 在“運行”狀態下，按“”鍵，則退出運行狀態，轉為待命狀態。

二．參數范圍

2.1 公共參數設置

2.1.1 爐水超溫：20～105℃;

2.1.2 供水超溫：20～105℃;

2.1.3 防凍使能：0～1;(防凍使能=1,有防凍功能；防凍功能=0,無防凍功能)

2.1.4 防凍上限：10～30℃;

2.1.5 防凍下限：0～27℃;

2.1.6 站號設置：0～255;

2.1.7 遠程使能：0～1;(遠程使能=1,有遠程功能；遠程功能=0,無遠程功能)

2.2 日常\特殊 時段參數:

2.2.1 停爐溫度：10～100℃;

2.2.2 使用溫度：8～98℃;

2.2.3 關泵溫度：10～100℃;

2.2.4 開泵溫度：5～95℃;

2.3 一周模式設置

周一~周日 模式設置: 0 ~ 1 0:日常模式; 1:特殊模式;

2.4 現在時間：

包括年、月、日、星期和時、分。使用 24 小時制。

T5 通訊接口技術要求

1、 主從方式：從機。

2、 接口類型：RS-485。

3、 數據格式：1 位啟始位，8 位數據位，1 位停止位。

4、 奇偶校驗：無校驗。

5、 波特率：9600。

6、 站號：0-255。

7、 使用協議：MODBUS_RTU。

一、通訊地址     1、讀數據(03 命令)

（1）控制器狀態10h（40017）

（10h）=0：待命；

（10h）=1：報警；

（10h）=2：運行；

（10h）=3：關機；

（2）開關量輸入11h（40018）

11h.0： 極限低水位電極 (常閉 斷開報警)

11h.1： 爐壁超溫

11h.2： 燃?xì)庑孤?/div>
