二、本機外觀

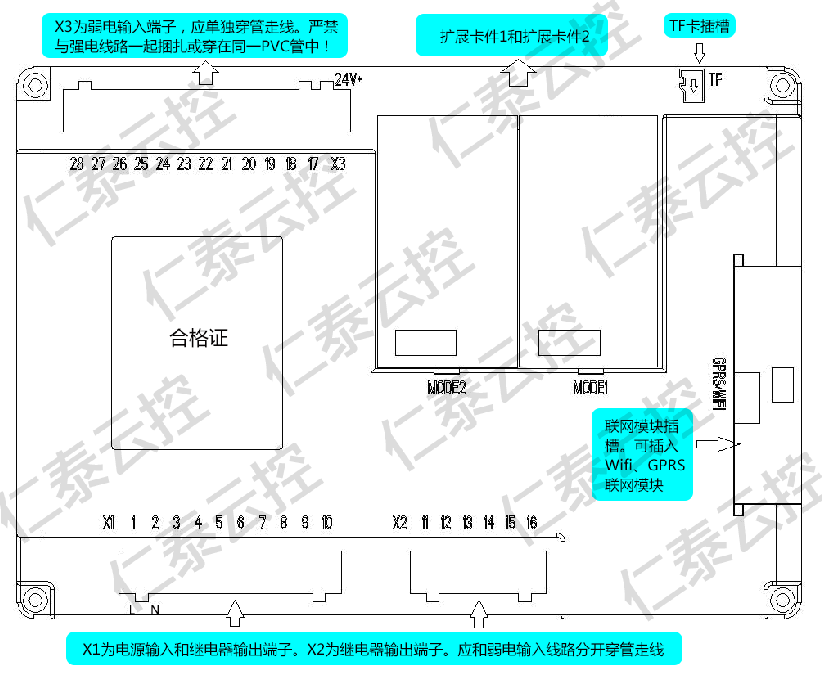

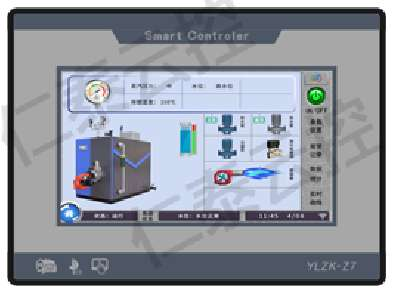

本機正視圖 本機后視圖

三、安裝接線

3.1 安裝方法

① 按“外形及開孔尺寸圖”開安裝孔，將需接電線從開孔處穿出。
② 按“用戶接線圖”將所需接入的各強、弱電線分別與本機相應端子連接。
③ 將本機從前向后裝入安裝孔，將所配 4 個卡扣插入殼體兩側固定孔，擰緊螺絲固定牢固。
④ 如需檢修或更換本機，可方便地將端子連同接入的電線一起拔出，而不用拆除電線。將端子插入本機插座時，應確保接插到位。

3.2 輸入信號

3.2.1 接線

輸入信號的接線請使用 0.3mm2的銅質多股軟導線，應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅網)請接在安裝立柱上，并通過螺絲與線路板壓緊。

3.2.2 溫度傳感器

3.2.2．1 本機通常使用 NTC100K 溫度傳感器測量熱能設備溫度，常規型測量范圍為 0～150℃。R(25℃)=100K，B（25℃/50℃）=3950K。高溫型測量范圍為：0～250℃，R(25℃)=100K， B（25℃/50℃）=3950K。高溫型較常規型工作溫度范圍更大，適應能力更強，成本也相對較高。請根據應用場景選配。

3.2.2．2 本機可以通過擴展卡件使用 Pt100 溫度傳感器測量溫度，溫度測量范圍為 0～500℃。R(0)=100.00Ω，α=0.00390802。為減小線路電阻對溫度測量精度的影響，本機采用三線制接線。即在熱電阻根部的一端連接一根引線(A)，另一端連接兩根引線(B 和 C)的方式。

3.2.3 壓力傳感器

3.2.3.1 開關型傳感器

包括壓力控制器(壓力開關)、電接點壓力表。使用時請將壓力控制器的常閉觸點(壓力低于低整定值時該觸點閉合；壓力高于高整定值時該觸點斷開)接入本機。

3.2.3.2 壓力變送器

壓力傳感器為壓力變送器時，本機可提供 24V 直流電源（最大輸出電流 50mA）。輸入信號為 4～20mA 電流。應在設置界面設置其量程(最大 0～4.0MPa)。接線時請注意信號極性。

3.2.4 水位（液位）傳感器

3.2.4.1 水位電極

可使用水位電極測量熱能設備水位。水位電極是利用水的導電性測量水位的傳感器，當水位高于電極時，電極通過水和測量筒殼體之間形成回路；當水位低于電極時，電極和測量筒殼體之間沒有回路。本機通過檢測該信號得到熱能設備水位狀態。

水位電極的公共端請務必接在測量筒的殼體上，切不可接在熱能設備殼體或不銹鋼外包上，更不能接在電源零線上！雖然這樣接線有時也能夠使本機檢測到水位，但會使水位檢測的可靠性和穩定性下降，甚至可能燒毀本機輸入電路。

應注意保持水電極絕緣體部分的清潔，水垢或其他污物可能使電極兩端的絕緣性能降低，導致本機無法分辨水位（由于絕緣性能降低，電極和公共端之間始終存在回路，本機檢測到的信號可能始終顯示有水）。

3.2.4.2 浮球液位傳感器

當水位（液位）傳感器使用 UQK-30/31/32 浮球液位傳感器測量液位時，首先用戶根據浮球液位傳感器的類型選擇正確的安裝形式，同時確保安裝法蘭的尺寸與浮球尺寸一致；其次需要通過浮球液位傳感器做液位超限保護時，一般情況下低液位保護（包括極限低液位報警、低液位報警）均采用常閉觸點（觸點端子標識為 R-Rn）；高液位保護（高液位報警）均采用常開觸點（觸點端子標識為 J-Jn）；復合控泵使用為專用觸點（觸點端子標識為 B-B1）；使用過程中應定期進行檢查（至少半年維護一次）確保浮球液位傳感器不出現卡死現象。

3.2.4.3 差壓變送器液位傳感器

當水位（液位）傳感器使用差壓變送器測量液位時，使用時一定要先做好校正，確保測量的正確性,同時確認本機的設置測量量程和差壓變送器的量程是否一致；否者本機顯示的測量值和實際值將會有可能產生較大偏差。安裝接線時請注意電源極性，一定避免接線電源線接錯，否者會導致本機和差壓變送器損壞。使用過程中應定期進行檢查（至少半年維護一次）。

3.2.5 爐壁溫度開關

爐壁溫度開關應緊貼熱能設備殼體(保溫層內)固定，當爐壁溫度高于整定值時，溫度開關觸點信號斷開。該信號反映熱能設備水位是否低于傳感器安裝位置，是否可能存在干燒現象，可以作為極限低水位保護的備份，進一步提高熱能設備運行的安全性。

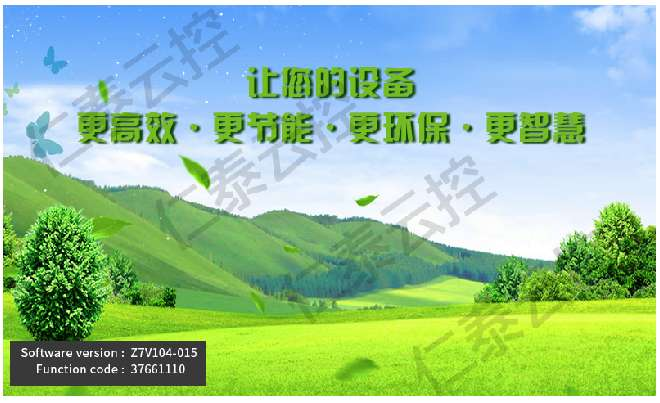

接通電源，本機屏幕顯示開機歡迎畫面（此畫面可通過 TF 卡導入新的圖片進行替換）。畫面左下方顯示本機軟件版本和當前運行的軟件功能編碼（軟件功能編碼決定了本機的軟件功能、適配熱能設備類型、傳感器、受控設備和控制邏輯的組態）。
您在使用本機過程中遇到任何問題，均需要您提供該軟件版本和功能編碼，以便我們能為您提供快速、準確的服務。

本機出廠后首次加電，軟件功能編碼未設置。本機自動顯示軟件功能編碼輸入畫面。

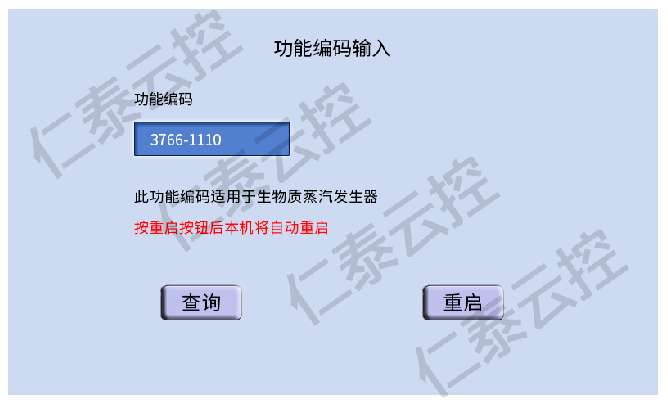

4.2 軟件功能編碼輸入畫面

軟件功能編碼輸入畫面

本機出廠后首次加電，軟件功能編碼未設置時，需要您根據熱能設備的類型、傳感器、受控設備和控制邏輯的組態輸入軟件功能編碼（功能編碼應由熱能設備制造企業的專業人員設置，如功能編碼和您的熱能設備不匹配，本機將無法正常工作，甚至可能影響熱能設備運行的安全，造成安全事故?。?。輸入軟件功能編碼后，如您輸入的功能編碼不在本機支持的功能編碼列表中，畫面顯示“本機不支持此功能編碼。”如您輸入的功能編碼在本機支持的功能編碼列表中，畫面顯示功能編碼適配的設備類型，如“此功能編碼適用于生物質蒸汽發生器”。核對無誤后，請按重啟鍵，本機將保存您輸入的功能編碼并自動重啟。您也可按“查詢”鍵，查閱本機所有支持的功能編碼列表。

如需重新修改本機功能編碼，在參數設置選擇畫面按“高級參數”鍵，進入管理員登錄畫面。輸入用戶名和用戶口令（本功能僅向熱能設備制造企業專業人員開放，用戶名、口令請向我公司索取：13839468258），按確認鍵，可進入軟件功能編碼輸入畫面。

管理員登錄畫面

用戶名、密碼敬請保密，切勿泄露！如功能編碼和您的熱能設備不匹配，本機將無法正常工作，甚至可能影響熱能設備運行的安全，造成安全事故！

4.3 主畫面

主畫面上方左側顯示本機采集的溫度、壓力等傳感器實測值，同時右側顯示部分主要設置參數。下圖標示了主畫面的構成，以及各顯示區域的功能。不同的爐型和軟件功能編碼對應的畫面可能有所不同，但基本構成一致。下圖以及其他顯示畫面供您參考，根據功能編碼和軟件版本而異，以實際顯示為準。

主畫面

在其他畫面的左下角，按“”鍵，可直接返回主畫面。按主畫面右側的“參數設置”、“報警記錄”、“累計時間”和“實時曲線”鍵，可進入相應畫面。按主畫面的設備圖（如燃燒器、水泵等），可進入該設備的手動操作畫面。

4.4 待命、運行和報警狀態

本機加電，顯示開機歡迎畫面，然后進入主畫面。根據功能編碼的組態，本機對傳感器信號進行檢測，并根據控制功能和您的操作，控制受控設備進行工作。本機加電后通常處于待命狀態，熱能設備不運行。如 “斷電自動恢復”功能開啟，本機上電后將自動恢復斷電前狀態（斷電前待命，恢復為待命；斷電前運行，恢復為運行；斷電前報警，恢復為待命）。

在待命狀態下，按“”鍵，本機進入運行狀態，熱能設備開始運行。根據控制邏輯、設置參數和傳感器信號控制燃燒器或加熱組的啟停和水泵、風機等設備啟停運轉。

在運行狀態下，按“”鍵，本機退出運行狀態，熱能設備停止運行。根據控制邏輯本機關閉燃燒器或加熱組及水泵、風機。

4.5 設備的手動操作

在主畫面上，點擊本畫面中的設備圖可進入該設備操作畫面進行設備的手動操作。

4.5.1 燃燒器的手動操作

本機處于待命狀態時，在主畫面上點擊燃燒器圖標，進入“燃燒器操作”畫面。

按“”鍵，燃燒器啟動。但燃燒器啟動聯鎖條件不滿足時，燃燒器不工作；

按“”鍵，燃燒器關閉；

燃燒器手動操作畫面

4.5.2 給水泵的手動操作

在主畫面上，按給水泵圖標進入“給水泵操作”畫面。

參數設置選擇畫面

觸摸對應的圖標進入相應的參數設置畫面。

4.6.1 公共參數設置

在參數設置選擇畫面，按“”鍵，進入公共參數設置畫面。

公共參數設置設置

觸按相應數字，彈出數字輸入窗口。在數字輸入窗口按相應數字鍵，可對所選參數進行修改。需要設置的參數超過 1 頁時，可按“上一頁”、“下一頁”鍵進行頁面切換。設置完成后按“”鍵，可返回上一級畫面，或按“”鍵，直接返回主畫面。

4.6.2 時間設置

在參數設置選擇畫面中，按“”鍵進入時間設置畫面。

時間設置畫面

在時間設置畫面顯示當前系統日期、星期和時間。按數字去可彈出數字輸入窗進行修改。

星期為自動計算，不能修改。
本機時鐘配有后備電源，外接交流電源切斷后，可在一段時間內保持走時。

4.6.3 工作日和休息日參數設置（根據軟件功能編碼，用于蒸汽發生器時無此功能）

參數設置選擇畫面中，按“”或“”切換到工作日或休息日參數設置畫面。

工作日模式設置畫面

時段設置如出現啟動時間小于停止時間的情況，本機將在啟動時間之后進入工作狀態，工作至次日停止時間結束。例如將啟動時間設為 21：00，停止時間設為 6：00，則本機將于晚 21點進入工作狀態，工作至次日上午 6 點結束。

時段的啟停時間可以相同，此時時段的長度為零，是無效時段?？梢酝ㄟ^設置相同的啟停時間關掉多余不用的時段。 如 4 個時段都設為“啟動時間”等于“停止時間”，則無定時功能，全天都是啟動時間段。

4.6.4 周模式設置（根據軟件功能編碼，用于蒸汽發生器時無此功能） 在參數設置選擇畫面，按“”進入周模式設置畫面。

觸按周一到周日后的數字可修改該日的工作模式。在數字彈窗內輸入“0”則選擇該日使用工作日參數運行，輸入“1”則選擇該日使用休息日參數運行。

周模式設置畫面

4.7 報警記錄

在主畫面按“報警記錄”鍵，進入報警記錄查詢畫面。

報警記錄畫面

4.8 數據統計

在主畫面按“數據統計”鍵，進入數據統計查詢畫面。

4.9 實時曲線

在主畫面，按“實時曲線”鍵，進入實時曲線顯示畫面。

顯示模擬量傳感器測量值的實時曲線。

橫坐標為時間，單位為小時。縱坐標為傳感器量程范圍。

實時曲線畫面

4.10 排污操作向?qū)?僅用于蒸汽發生器的功能編碼具備)

在主畫面，按畫面中下部的“”鍵，主畫面左側顯示排污操作向?qū)М嬅?，進入排污操作向?qū)Чδ堋?/span>

排污操作向?qū)М嬅?/div>

5.1.2 手機 APP 操作

下載完成后，點擊手機熱能設備生態圈 APP 的圖標“”，啟動 APP。如下圖：
