YLZK-X1Pro南京仁泰鍋爐控制器顯示屏
YLZK-X1Pro系列鍋爐電腦控制器是我公司吸收國外先進技術，結合國內鍋爐控制的實際需要和具體應用，采用現代電腦控制技術，而推出的新一代燃油燃?xì)忮仩t電腦控制器。適用于燃油燃?xì)?/p>
詳細介紹
一、概述
YLZK-X1PRO列鍋爐電腦控制器是我公司吸收國外先進技術，結合國內鍋爐控制的實際需要和具體應用，采用現代電腦控制技術，而推出的新一代燃油燃?xì)忮仩t電腦控制器。適用于燃油燃?xì)忮仩t、電加熱鍋爐、蒸汽鍋爐、承壓熱水鍋爐、常壓熱水鍋爐和導熱油鍋爐的自動控制，具有鍋爐水位控制、爐水溫度控制、蒸汽壓力控制、極限低水位報警和聯鎖保護、蒸汽壓力超高報警和聯鎖保護等自動控制功能。具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、品種齊全、性能價格比高等優點。
本說明書包含了 YLZK-X1、X1-Pro 系列控制器一般性描述，不同軟硬件版本的控制器，其顯示操作并不一定和本說明書的描述完全一致。本說明書也將不斷修訂完善，恕我們無法逐一通知，敬請諒解！在閱讀本說明書后，還應詳細閱讀與本機軟件功能編碼對應的《軟件功能說明書》 。

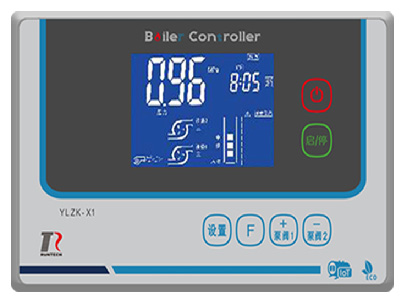

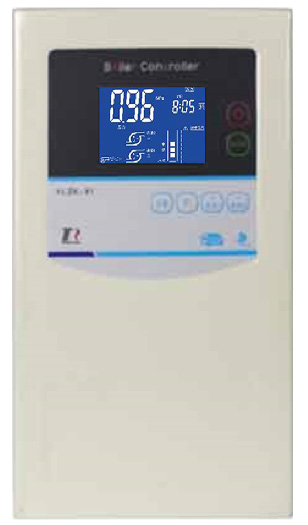

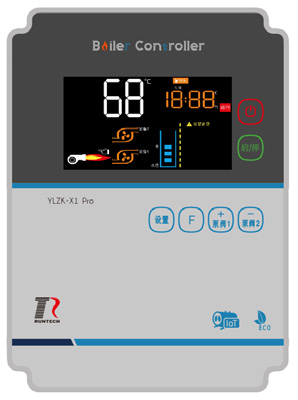

二、本系列控制器示意圖（部分機型）
X1366 正視圖 X1368 Pro 正面圖 X138 正面圖 X138S 正面圖
三、安裝接線
3.1 安裝方法
①按“外形及開孔尺寸圖”開安裝孔，將需接電線從開孔處穿出。

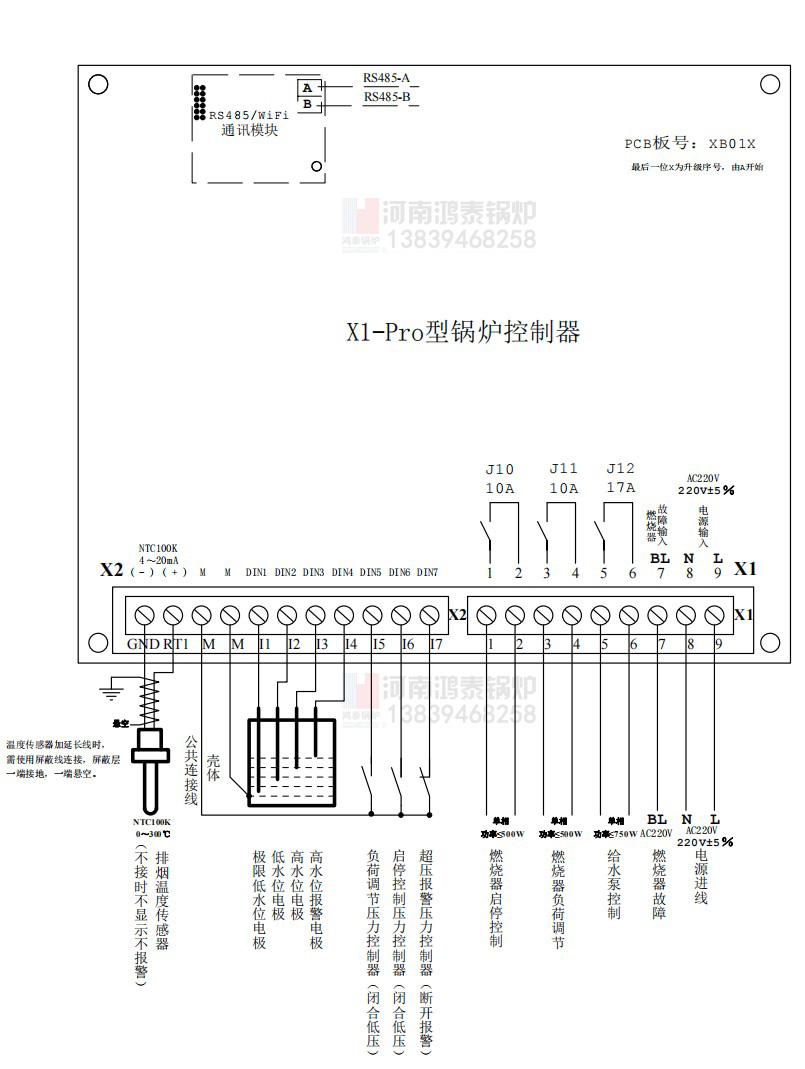

②按“用戶接線圖”將所需接入的各強、弱電線分別與控制器相應端子連接。
③將控制器裝入安裝孔。
④如需檢修控制器，可將端子方便地拔出，不用拆除接入的電線；當將端子插入控制器時，應確保接插到位。
3.2 輸入信號
3.2.1 接線
輸入信號的接線請使用 0.3mm2的銅質多股軟導線，應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅網)請接在安裝立柱上，并通過螺絲與線路板壓緊。
3.2.2 溫度傳感器
3.2.2．1 本機通常使用 NTC100K 溫度傳感器測量鍋爐溫度，常規型測量范圍為 0～150℃。R(25℃)=100K，B（25℃/50℃）=3950K。高溫型測量范圍為：0～250℃，R(25℃)=100K，B（25℃/50℃）=3950K。高溫型較常規型工作溫度范圍更大，適應能力更強，成本也相對較高。請根據應用場景選配。
3.2.3 壓力傳感器
壓力傳感器使用壓力控制器(壓力開關)、電接點壓力表。請將壓力控制器的常閉觸點(壓力低于低整定值時該觸點閉合；壓力高于高整定值時該觸點斷開)接入控制器。
當壓力傳感器為壓力變送器時，本控制器支持 4～20mA 的輸入信號，但訂貨時需做說明。此時應將電路板上相應通道的撥碼開關調至電流側（I1 側），并需設置量程。
3.2.4 水位（液位）傳感器
3.2.4.1 水位電極
可使用水位電極測量鍋爐水位。水位電極是利用水的導電性測量水位的傳感器，當水位高于電極時，電極通過水和測量筒殼體之間形成回路；當水位低于電極時，電極和測量筒殼體之間沒有回路。本機通過檢測該信號得到鍋爐水位狀態。
水位電極的公共端請務必接在測量筒的殼體上，切不可接在鍋爐殼體或不銹鋼外包上，更不能接在電源零線上！雖然這樣接線有時也能夠使本機檢測到水位，但會使水位檢測的可靠性和穩定性下降，甚至可能燒毀本機輸入電路。
應注意保持水電極絕緣體部分的清潔，水垢或其他污物可能使電極兩端的絕緣性能降低，導致本機無法分辨水位（由于絕緣性能降低，電極和公共端之間始終存在回路，本機檢測到的信號可能始終顯示有水）。
3.2.4.2 浮球液位傳感器
當水位（液位）傳感器使用 UQK-30/31/32 浮球液位傳感器測量液位時，首先用戶根據浮球液位傳感器的類型選擇正確的安裝形式，同時確保安裝法蘭的尺寸與浮球尺寸一致；其次需要通過浮球液位傳感器做液位超限保護時，一般情況下低液位保護（包括極限低液位報警、低液位報警）均采用常閉觸點（觸點端子標識為 R-Rn）；高液位保護（高液位報警）均采用常開觸點（觸點端子標識為 J-Jn）；復合控泵使用為專用觸點（觸點端子標識為 B-B1）；使用過程中應定期進行檢查（至少半年維護一次）確保浮球液位傳感器不出現卡死現象。
3.2.5 爐壁溫度開關
爐壁溫度開關應緊貼鍋爐殼體(保溫層內)固定，當爐壁溫度高于整定值時，溫度開關觸點信號斷開。該信號反映鍋爐水位是否低于傳感器安裝位置，是否可能存在干燒現象，可以作為極限低水位保護的備份，進一步提高鍋爐運行的安全性。
3.2.6 燃燒器故障信號
當燃燒器程序本機檢測到燃?xì)鈮毫Ξ惓?、鼓風機風壓異常、火焰中斷或未點燃等異常，保護，鎖定程控器，并在燃燒器故障燈信號上輸出 220 伏電壓信號。本機檢測到該信號后，聯鎖關閉燃燒器、水泵等受控設備，同時在屏幕上顯示報警信息并發出聲光報警，提示司爐人員及時處理。
3.3 控制輸出
3.3.1 接線
控制輸出線請根據受控電器的功率選用適當截面積的銅質多股軟導線，應注意端子接線的牢靠，否則通電后容易導致端子發熱燒毀。
請與傳感器弱電信號線分開穿管，走線中也應避免與傳感器弱電信號線平行。必須平行走線時，請將 2 個線束間隔 15cm 或更大距離，避免將電磁干擾過多地導入弱電系統。
3.3.2 燃燒器控制
① 燃燒器控制輸出為繼電器常開觸點的兩端，無電源輸出。
② 繼電器觸點容量為 10A/220VAC，使用時負載不應大于 500W。
③ 燃燒器控制輸出可接燃燒器的啟停控制端，也可串聯在燃燒器的電源回路中。
3.3.3 加熱組控制
①控制輸出為繼電器常開觸點的兩端，無電源輸出。
②繼電器觸點容量為 10A/220VAC，使用時負載不應大于 500W。
③應外接適當功率的接觸器和漏電保護器驅動加熱組。
3.3.4 水泵(或補水電磁閥)控制
① 水泵控制輸出為繼電器常開觸點的兩端，無電源輸出。通常將其串聯在水泵的供電回路中。
② 當繼電器觸點容量為 10A/220VAC，使用時負載不應大于 500W。建議接線時在該繼電器回路串聯一個 20A 的保險絲作為過載保護。當繼電器觸點容量為 30A/220VAC，使用時負載不應大于 1.1KW。使用時要確保緊固好接線端子，并定期檢查并緊固接線端子，避免因接觸電阻過大，導致過熱燒毀本機；
③ 當設備功率大于上述限值或該設備使用三相供電時則應外接適當功率的接觸器和熱過載繼電器。
四、顯示
接通電源，本機屏幕顯示軟件功能編碼（軟件功能編碼決定了本機的軟件功能、適配鍋爐類型、傳感器、受控設備和控制邏輯的組態），3 秒后進入工作畫面。您在使用本機過程中遇到任何問題，均需要您提供該軟件版本和功能編碼，以便我們能為您提供快速、準確的服務。
4.1 本機出廠后首次加電，軟件功能編碼未設置。功能碼為 000000，等待用戶輸入軟件功能編碼。
4.2 軟件功能編碼輸入操作
本機出廠后首次加電，軟件功能編碼未設置時，需要您根據鍋爐的類型、傳感器、受控設備和控制邏輯的組態輸入軟件功能編碼（功能編碼應由鍋爐制造企業的專業人員設置，如功能編碼和您的鍋爐不匹配，本機將無法正常工作，甚至可能影響鍋爐運行的安全，造成安全事故?。?。您可按“功能編碼列表”說明書，查閱本機所有支持的功能編碼列表，選擇您需要的工作模式。
畫面左側顯示功能序號，右側顯示對應的功能編碼。
管理員登錄畫面
本機功能編碼應由鍋爐制造企業的專業人員設置，如功能編碼和您的鍋爐不匹配，本機將無法正常工作，甚至可能影響鍋爐運行的安全，造成安全事故！。
剛開機時，頁面左側顯示 0，查找功能編碼表格，選擇需要的工作模式，輸入對應的功能序號，按“
”或“
”鍵可對所選功能序號進行修改。選擇正確的功能序號后，繼續按設置鍵直到進入工作程序。
”或“”鍵可對所選功能序號進行修改。選擇正確的功能序號后，繼續按設置鍵直到進入工作程序。
選擇完成后，如需修改本機功能編碼，請與本公司:13839468258聯系、咨詢。

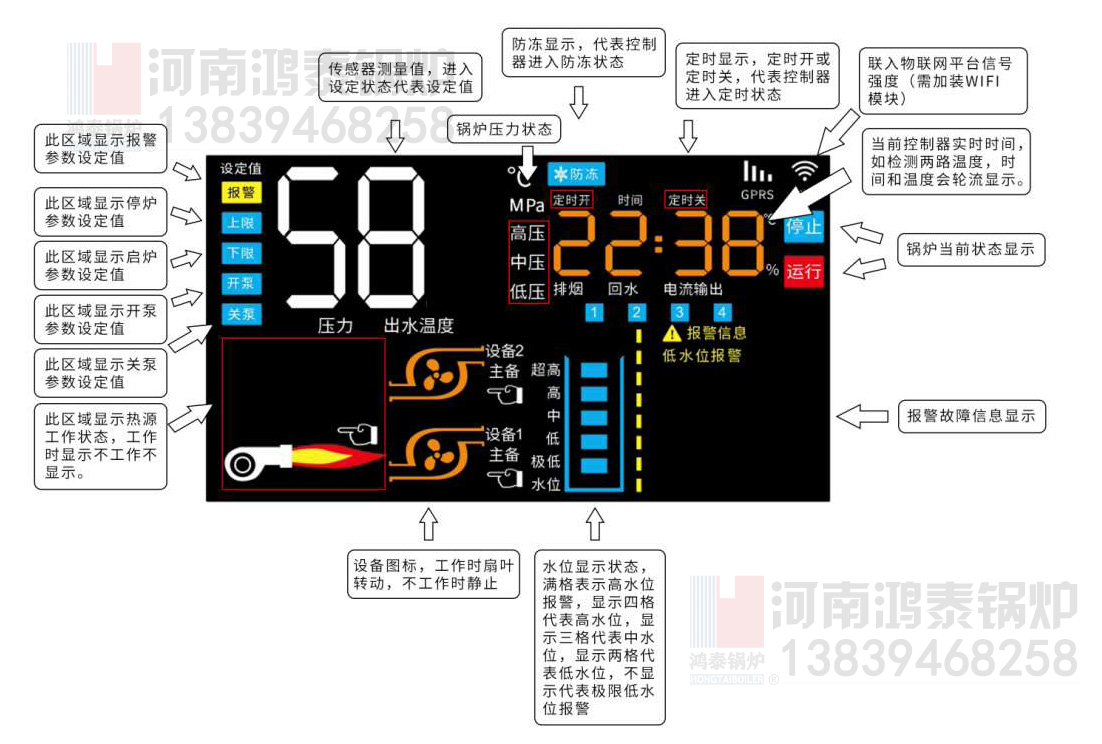

4.3 主畫面
本機配置的大型帶背光液晶顯示器具有豐富的顯示功能，可將控制器的運行狀態以及采集到的溫度、壓力、水位等狀態準確直觀地顯示出來。
主畫面上方左側顯示本機采集的溫度、壓力等傳感器實測值，同時右側顯示部分主要設置參數。下圖標示了主畫面的構成，以及各顯示區域的功能。不同的爐型和軟件功能編碼對應的畫面可能有所不同，但基本構成一致。下圖以及其他顯示畫面供您參考，根據功能編碼和軟件版本而異，以實際顯示為準。
圖示：主畫面
4.4 待命、運行和報警狀態
本機加電，然后進入主畫面。根據功能編碼的組態，本機對傳感器信號進行檢測，并根據控制功能和您的操作，控制受控設備進行工作。本機加電后通常處于待命狀態，鍋爐不運行。如 “斷電自動恢復”功能開啟，本機上電后將自動恢復斷電前狀態（斷電前待命，恢復為待命；斷電前運行，恢復為運行；斷電前報警，恢復為待命）。
4.5 控制器運行狀態顯示
在屏幕右上方顯示控制器目前所處的狀態。當控制器處于待命狀態時該位置顯示“
”；當控制器處于運行狀態(燃燒器開始根據爐水溫度狀態工作)時該位置顯示“
”；
”；當控制器處于運行狀態(燃燒器開始根據爐水溫度狀態工作)時該位置顯示“”；
當控制器處于報警狀態(聯鎖停爐保護)時該位置顯示“
”；當控制器處于參數設定狀態時該位置顯示“
”。
”；當控制器處于參數設定狀態時該位置顯示“”。
4.5.1 燃燒器狀態顯示
燃燒器停止 燃燒器小火 燃燒器大火
4.5.2 水泵工作狀態顯示
水泵停止 水泵運行 水泵手動狀態
4.5.3 加熱組顯示
4.5.4 模擬量輸入顯示
溫度顯示 壓力顯示（壓力變送器方式）

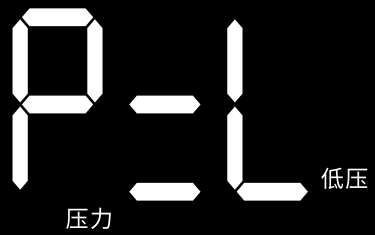

4.5.5 壓力顯示
低壓 中壓 高壓
4.5.6 水位顯示
鍋爐水位低于極限低水位電極時水位顯示中“最低”字樣閃爍。
水位傳感器故障時，最高的顯示方塊對應超高電極的狀態；次高的顯示方塊對應高位電極的狀態；第三個顯示方塊對應低位電極的狀態；第四個顯示方塊對應極限低水位電極的狀態。通過觀察屏幕顯示可以很快地判斷出現故障的電極，方便用戶排除。
五、 基本操作
5.1 按“
”鍵，控制器開機，液晶屏打開顯示，此時為“”狀態，或稱為待命狀態。
”鍵，控制器開機，液晶屏打開顯示，此時為“”狀態，或稱為待命狀態。
5.2 按“
”鍵，進入“”狀態，控制器開始執行自動控制功能。
”鍵，進入“”狀態，控制器開始執行自動控制功能。
5.3 在“”狀態下，按“”鍵，則退出運行狀態，轉為待命狀態。
”狀態下，按“”鍵，則退出運行狀態，轉為待命狀態。
5.4 在待命、運行或報警狀態下按“”鍵，液晶屏關閉顯示，控制器關機。
”鍵，液晶屏關閉顯示，控制器關機。
5.5 參數設置
控制器處于運行和待命狀態時都可進行非時間類參數設定。按“
”鍵，控制器進入設定狀態。在設定狀態下，按“”鍵可選擇下一參數。當處于最后一個參數時按“”鍵，控制器退出設定狀態，同時本次設置的參數被保存。如不想保存本次設定的參數，可中途按“”鍵退出設定狀態。
”鍵，控制器進入設定狀態。在設定狀態下，按“”鍵可選擇下一參數。當處于最后一個參數時按“”鍵，控制器退出設定狀態，同時本次設置的參數被保存。如不想保存本次設定的參數，可中途按“”鍵退出設定狀態。
在設定狀態下，按“”或“”鍵可對所選參數進行修改。如需調整的數值較大可按住“”或“”鍵不放，數據即會快速增減，直至按鍵被松開或參數達到極限值。
”或“”鍵可對所選參數進行修改。如需調整的數值較大可按住“”或“”鍵不放，數據即會快速增減，直至按鍵被松開或參數達到極限值。
在待命狀態下，按“
”鍵保持 5 秒，可進入時段和時間設定狀態。設定第一時段時，顯示“
”，設定“啟動時間”時，顯示“
”， 設定“停止時間”時，顯示“
”。時間顯示窗顯示相應的數值。再按“”鍵，可設置下一參數，其余時段的設置可依此類推，一共可設置 4 個時段。
”鍵保持 5 秒，可進入時段和時間設定狀態。設定第一時段時，顯示“”，設定“啟動時間”時，顯示“”， 設定“停止時間”時，顯示“”。時間顯示窗顯示相應的數值。再按“”鍵，可設置下一參數，其余時段的設置可依此類推，一共可設置 4 個時段。
5.6 時間設置
時間設置范圍為 0.00～23.59。時段設置必須依照從 0.00～23.59 的次序，不允許倒錯、重疊。例如，將第一時段的“啟動時間”設為“8.00”，則其后的所有停啟時間均不能小于“8.00”?？刂破鞲鶕?jù)此限制自動對定時參數進行檢查、修正。
時段的啟停時間可以相同，此時時段的長度為零，是無效時段?？梢酝ㄟ^設置相同的啟停時間關掉多余不用的時段。
如 4 個時段都設為“啟動時間”等于“停止時間”，控制器會作無定時處理，全天都是啟動時間。
當前時間，使用 24 小時制。本機時鐘配有后備電源，外接交流電源切斷后，可保持走時。
注：實時時鐘根據客戶要求選配，如需要此功能請跟公司:13839468258聯系。
六、連接網絡
6.1 wifi 配網
6.1.1 下載 APP
打開手機微信或?yàn)g覽器的二維碼掃描功能，掃描下面的二維碼，或者在應用寶中搜索“鍋爐生態圈”，即可下載我司的鍋爐生態圈 APP。

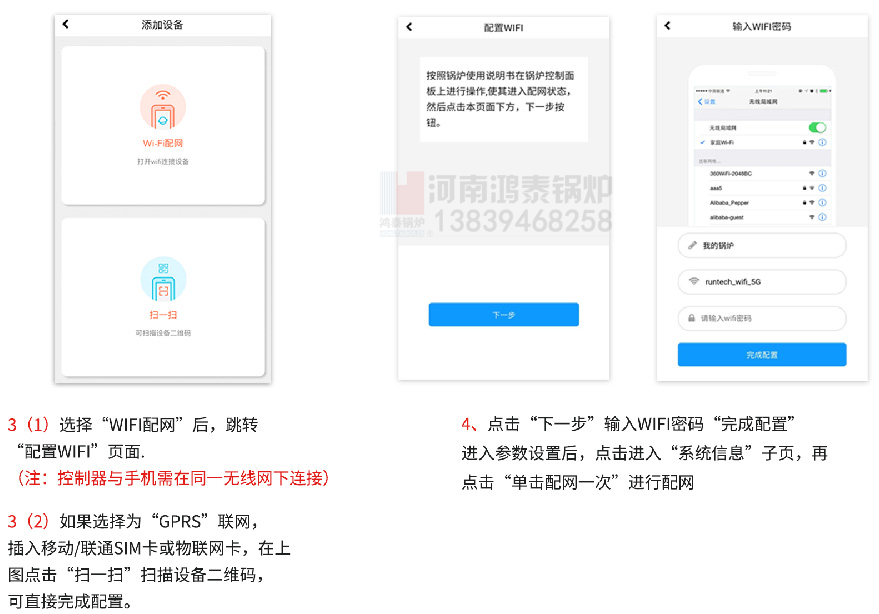

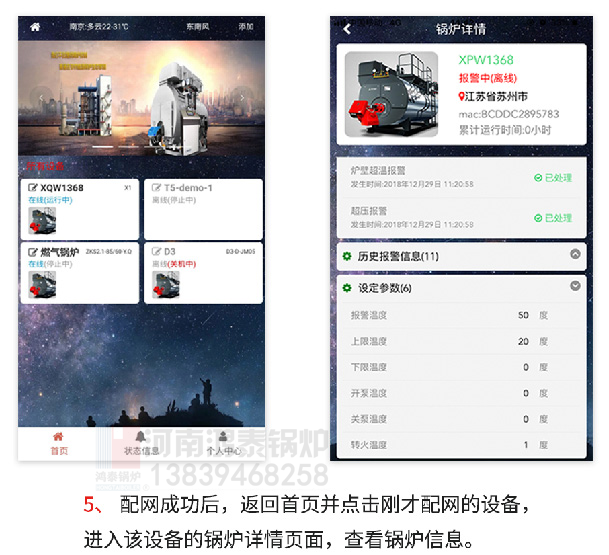

6.1.2 手機 APP 操作
下載完成后，點擊手機鍋爐生態圈 APP 的圖標“ ”，啟動 APP。如下圖步驟操作：
6.2 本機 wifi 配網
本機有一路通訊接口，可以擴展 RS485 串行通訊接口、WiFi 接口或者 GPRS 接口。
本機需要聯入配網時，通訊接口需擴展了 WIFI 模塊
在 APP 端完成第四步（完成配置）后，在 X1 控制器界面操作。
控制器在待命狀態下，按“設置”鍵，出現超溫報警參數設置值，再按“設置”鍵，直至出現“P01”，此時按“F（或者定時）”鍵。等待配網成功。
當 P01 后數字顯示為 1：7（信號強度 1~7）時，表示配網成功。
圖示：配網界面顯示
七、串行通訊
7.1 本機有一路通訊接口，可以擴展 RS485 串行通訊接口、WiFi 接口或者 GPRS 接口。
7.2 需要 RS485 接口時，可通過擴展板件擴展 RS485 串行通訊接口（需訂貨前與銷售經理溝通增加，已發出產品不可增加）。
7.2 串行通訊使用 MODBUS RTU 協議，本機在總線中作為從機，站號在公共參數設置畫面中設置。
八、報警和連鎖保護
控制器開機后即不間斷地對壓力傳感器、水位傳感器、溫度傳感器以及自身電路進行檢測，發現報警信號立即發出聲光報警并聯鎖關閉燃燒器（或加熱組）和水泵?？刂破髯詣语@示報警信息，聯鎖停爐時同時顯示故障代碼。
報警時控制器內部蜂鳴器發出報警聲。按任意鍵可關閉報警聲。
控制器進入報警狀態后將自身鎖定，即使報警信號消失也不會自行退出報警狀態。操作人員排除報警后按“”鍵將控制器復位。
”鍵將控制器復位。
九、異常處理及故障排除
9.1 通電無顯示
控制器得電后，發出一聲提示音。如無提示音請使用萬用表檢查電源進線端應有 220V交流電壓、電源進線端上方的自恢復保險絲(FUSE1，C600 R150)兩端交流電壓應為 0V。如上述兩項均正常請與我公司用戶服務部門聯系。
如有提示音，請按“”鍵，此時控制器應開機顯示。如無開機顯示，按鍵也無按鍵提示音，請與我公司用戶服務部門聯系并將此情況說明。
”鍵，此時控制器應開機顯示。如無開機顯示，按鍵也無按鍵提示音，請與我公司用戶服務部門聯系并將此情況說明。
9.2 水泵不工作
請觀察屏幕顯示，水泵是否處于運行狀態。如屏幕上水泵無運行顯示，請觀察水位顯示是否為中水位或高水位、水泵是否處于手動狀態、控制器是否處于報警狀態等，因?yàn)樵谶@些狀態下控制器將不會啟動水泵。
如屏幕上水泵有運行顯示，請使用萬用表檢查水泵控制輸出端子兩端是否有 220V 交流電壓，如有 220V 交流電壓請與我公司用戶服務部門聯系并將此情況說明；如無 220V 交流電壓，請檢查水泵供電回路是否正常。
9.3 燃燒器（或加熱組）不工作
請觀察屏幕顯示，燃燒器（或加熱組）是否處于運行狀態。如屏幕上燃燒器（或加熱組）無工作顯示，請觀察壓力顯示是否為高壓、溫度是否過高、控制器是否不處于運行狀態等，因?yàn)樵谶@些狀態下控制器將不會啟動燃燒器（或加熱組）。
如屏幕上燃燒器（或加熱組）有工作顯示，請使用萬用表檢查燃燒器（或加熱組）控制輸出端子兩端是否有 220V 交流電壓，如有 220V 交流電壓則請與我公司用戶服務部門聯系并將此情況說明；如無 220V 交流電壓，請檢查燃燒器（或加熱組）供電回路是否正?；蛉紵鞅旧硎欠裉幱诒Ｗo(hù)鎖定狀態。
YLZK-X1-Pro 型鍋爐電腦控制器操作說明
適用于 V2.04 以上版本使用
一、 傳感器和受控設備
| 傳感器（信號輸入） | |||||
| 開關（通/斷）信號 | 模擬（連續）信號 | ||||
| 極限低水位 | 水位電極信號 | 排煙溫度 | NTC | R25=100K | 0～300℃ |
| 低水位 | 水位電極信號 | 排煙溫度不接不顯示不報警 | |||
| 高水位 | 水位電極信號 | ||||
| 高水位報警 | 水位電極信號 | ||||
| 負荷調節 | 壓力控制器常開觸點 | ||||
| 啟?？刂?/td> | 壓力控制器常開觸點 | ||||
| 超壓報警 | 壓力控制器常閉觸點 | ||||
| 燃燒器故障 | 220V 交流電壓信號 | ||||
| 受控設備（繼電器控制輸出） | |||||
| 燃燒器啟停 | 繼電器常開觸點 | 燃燒器負荷調節 | 繼電器常開觸點 | ||
| 給水泵控制 | 繼電器常開觸點 | ||||
二、 基本操作
2.1 在正式操作前，請先仔細閱讀《X1-Pro 說明書-公共部分》，并確定當前鍋爐狀態已符合說明書要求。
2.2 接通 220V 交流電源。
2.3 按“”鍵，控制器開機，液晶屏打開顯示，此時為“”狀態，或稱為待命狀態。
”鍵，控制器開機，液晶屏打開顯示，此時為“”狀態，或稱為待命狀態。
2.4 參數設定
在首次使用或需要更改運行參數時需作此項操作，否則可以跳過該條。
2.4.1 按“”鍵，進入第一項參數設定狀態，按“”或“”鍵可對所選參數進行修改。如需調整的數值較大可按住“”或“”鍵不放，數據即會快速增減，直至按鍵被松開或參數達到極限值。再按“”鍵，進入下一項參數設置狀態。當最后一項參數設置完畢后，按“”鍵，則退出設置狀態，各項設定參數被保存。
”鍵，進入第一項參數設定狀態，按“”或“”鍵可對所選參數進行修改。如需調整的數值較大可按住“”或“”鍵不放，數據即會快速增減，直至按鍵被松開或參數達到極限值。再按“”鍵，進入下一項參數設置狀態。當最后一項參數設置完畢后，按“”鍵，則退出設置狀態，各項設定參數被保存。
2.4.2 在待命狀態下，長按“”鍵 5 秒，進入“現在時間”設置狀態，再按“”鍵，則退出時間的設置狀態，設置的時間參數被保存。
”鍵 5 秒，進入“現在時間”設置狀態，再按“”鍵，則退出時間的設置狀態，設置的時間參數被保存。
2.5 按“”鍵，進入“”狀態，控制器開始執行自動控制功能。
”鍵，進入“”狀態，控制器開始執行自動控制功能。
2.6 在“”狀態下，按“”鍵，則退出運行狀態，轉為待命狀態。
”狀態下，按“”鍵，則退出運行狀態，轉為待命狀態。
2.7 在待命、運行或報警狀態下按“”鍵，液晶屏關閉顯示，控制器關機。
”鍵，液晶屏關閉顯示，控制器關機。
2.8 在參數設置界面（按“”進入設置界面），按“”鍵配合手機引導控制器配網，之后可以使用二維碼或 MAC 地址進行手機 App 連接。如需重新配網，再次引導即可。
”進入設置界面），按“”鍵配合手機引導控制器配網，之后可以使用二維碼或 MAC 地址進行手機 App 連接。如需重新配網，再次引導即可。
2.9 在設置參數界面中，完成所有參數設置后，“P01”參數為 WIFI 網絡信息顯示，左邊數字為“0”時表示未聯網，“1”為聯網狀態。右邊數字為 WIFI 信號強度，由弱到強，范圍為 0～7。
三、 參數設置
3.1 排煙超溫（用 06-表示）：50 ～ 300℃。
3.2 通訊站號（用 30-表示）：0 ～ 255。
3.3 現在時間：使用 24 小時制。
四、 運行與控制
4.1 燃燒器控制
4.1.1 燃燒器自動控制
在待命狀態下：
燃燒器關閉。
在運行狀態下：
控制器根據“啟?？刂?rdquo;壓力控制器和“負荷調節”壓力控制器信號的狀態判斷蒸汽壓力并控制燃燒器。
當壓力控制器信號“啟停控制和負荷調節”均閉合時，燃燒器為“大火”狀態；
當壓力控制器信號“啟?？刂崎]合且負荷調節斷開”時，燃燒器為“小火”狀態；
當壓力控制器信號“啟停控制斷開且負荷調節閉合”時，燃燒器為“關閉”狀態；
當壓力控制器信號“啟?？刂茢嚅_且負荷調節均斷開”時，燃燒器為“關閉”狀態。
在報警狀態下：
燃燒器關閉。
4.1.2 手動操作
燃燒器禁止手動操作。
4.2 給水泵控制
4.2.1 給水泵自動控制
在待命或運行狀態下：
控制器通過檢測鍋爐水位控制給水泵的啟停。當水位達到高水位時關閉給水泵；當水位下降至低水位時啟動給水泵。
在報警狀態下：
進入報警時控制器關閉給水泵并強制置于手動狀態。操作者在確定鍋爐無干燒，可以補水時可手動操作啟動給水泵。
4.2.2 手動操作：
當給水泵處于開機狀態且關閉時，當水位未達到高水位電極時，如需啟動給水泵，則可長按“”鍵 5 秒，給水泵將啟動。當給水泵處于手動啟動狀態時，再按“”鍵，給水泵將關閉并退出手動狀態。
”鍵 5 秒，給水泵將啟動。當給水泵處于手動啟動狀態時，再按“”鍵，給水泵將關閉并退出手動狀態。
如水位低于極限低水位電極時，控制器發出聲光報警并進入聯鎖保護狀態。已發生干燒時，嚴禁啟動給水泵。司爐人員確定沒有危險，方可手動啟動給水泵。
五、 報警信息
控制器開機后即不間斷地對壓力傳感器、水位傳感器、溫度傳感器以及自身電路進行檢測，發現報警信號立即發出聲光報警并聯鎖關閉燃燒器或加熱組和水泵?？刂破髯詣语@示報警信息，聯鎖停爐時同時顯示故障代碼。
報警時控制器內部蜂鳴器發出報警聲。按任意鍵可關閉報警聲。
控制器進入報警狀態后將自身鎖定，即使報警信號消失也不會自行退出報警狀態。操作人員排除問題后按“”鍵將控制器復位。
”鍵將控制器復位。| 報警代碼 | 報警內容 | 說明 |
| E.04 | 排煙溫度傳感器故障 | 排煙溫度傳感器短路。斷路不顯示不報警 |
| E.14 | 排煙溫度高報警 | 排煙溫度高于“排煙超溫”設置值 |
| E.15 | 極限低水位報警 | 水位低于極限低水位電極 |
| E.17 | 高水位報警 | 報警提示。不聯鎖停爐 |
| E.18 | 水位傳感器故障 |
較高位置的電極檢查到水，較低位置的電極沒有檢測到水。一般由于水位 電極結垢或水位劇烈波動造成，請將水位電極拆下清潔 |
| E.19 | 超壓報警（控制器） | 超壓報警壓力控制器信號斷路 |
| E.22 | 燃燒器故障 | 檢測到燃燒器故障(BL)輸入端有交流電壓信號 |
| E.30 | 內置傳感器故障報警 | 內置溫度傳感器發生斷路或短路故障 |
| E.31 | 內置傳感器超溫報警 | 內置傳感器溫度高于 50℃發生報警 |
六、 通訊協議
6.1本機可通過擴展卡件擴展 RS485 串行通訊接口。擴展后引出 485 通信 485-A\485-B 兩根線，通信時分別接入上位機的485 通信線路的 485-A、485-B 即可，設置好站號進行數據通信。當通訊電纜長度超過 300 米或通訊質量下降時可能需要接通卡件上的終端電阻(將卡件上的撥碼開關撥至“ON”)，以抑制線路反射。
6.2串行通訊使用 MODBUS RTU 協議，本機在總線中作為從機，站號在公共參數設置畫面中設置。具體如下表：
| 主從方式: | 從機 | 接口類型: | RS-485。 | ||
| 數據格式: | 1 位啟始位，8 位數據位，1 位停止位。 | ||||
| 奇偶校驗： | 無校驗 | 波特率： | 9600 | ||
| 站號： | 0-255 | 使用協議： | MODBUS_RTU | ||
| 二、 通訊地址 | |||||
| 16 進制地址 | PLC 通訊地址 | 功能 | 定義 | ||
| 讀數據(03 命令) | |||||
| 本機狀態 | |||||
|
10h |
40017 |
本機狀態 |
=0：待命； =1：報警； =2：運行； |
||
| 開關量輸入：按字讀取，每一個位表示一個開入。 | |||||
| 11h | 40018 | 開關量輸入名 | |||
| 11h.0： | 極限低水位電極 | =0 斷開 =1 閉合 | |||
| 11h.1： | 低水位電極 | =0 斷開 =1 閉合 | |||
| 11h.2： | 高水位電極 | =0 斷開 =1 閉合 | |||
| 11h.3： | 高水位報警電極 | =0 斷開 =1 閉合 | |||
| 11h.4： | 負荷調節 | =0 斷開 =1 閉合 | |||
| 11h.5： | 啟停控制 | =0 斷開 =1 閉合 | |||
| 11h.6： | 超壓報警 | =0 斷開 =1 閉合 | |||
| 11h.7： | 燃燒器故障信號 | =0 斷開 =1 閉合 | |||
| 11h.8~11h.15： | NC | =0 斷開 =1 閉合 | |||
| 開關量輸出：按字讀取，每一個位表示一路輸出。 | |||||
| 13h | 40020 | 開關量輸出名 | |||
| 13h.0： | 燃燒器啟?？刂?/td> | =0 關閉 =1 啟動 | |||
| 13h.1： | 燃燒器負荷調節 | =0 關閉 =1 啟動 | |||
| 13h.2： | 給水泵控制 | =0 關閉 =1 啟動 | |||
| 13h.3~13h.15： | NC | =0 關閉 =1 啟動 | |||
| 模擬量輸：有符號整數 | |||||
| 15h | 40022 | 模擬量輸入 | 排煙溫度 | ||
| 16h | 40023 | 模擬量輸入 | NC | ||
| 報警信息：按字讀取，最大兩個字 32 個報警信息位。 | |||||
| 25h | 40038 | 報警名稱 | |||
| 25h.0： | 排煙溫度傳感器故障 | 位=0 無報警 位=1 有報警 | |||
| 25h.1： | 排煙溫度高報警 | 位=0 無報警 位=1 有報警 | |||
| 25h.2： | 極限低水位報警 | 位=0 無報警 位=1 有報警 | |||
| 25h.3： | 高水位報警 | 位=0 無報警 位=1 有報警 | |||
| 25h.4： | 水位傳感器故障 | 位=0 無報警 位=1 有報警 | |||
| 25h.5： | 超壓報警（控制器） | 位=0 無報警 位=1 有報警 | |||
| 25h.6： | 燃燒器故障 | 位=0 無報警 位=1 有報警 | |||
| 25h.7： | 內置傳感器故障報警 | 位=0 無報警 位=1 有報警 | |||
| 25h.8： | 內置傳感器超溫報警 | 位=0 無報警 位=1 有報警 | |||
| 25h.9~25h.15： | NC | 位=0 無報警 位=1 有報警 | |||
| 26h | 40039 | 報警名稱 | |||
| 26h.0~26h.15： | NC | 位=0 無報警 位=1 有報警 | |||
| 設備狀態 | |||||
| 27h | 40040 | ||||
| 27h.0： | NC | 0：主泵 1：備泵 | |||
| 27h.1： | 給水泵手自 | 0：自動 1：手動 | |||
| 27h.2： | NC | 0：主泵 1：備泵 | |||
| 27h.3： | NC | 0：自動 1：手動 | |||
| 27h.4： | NC | 0：主泵 1：備泵 | |||
| 27h.5： | NC | 0：自動 1：手動 | |||
| 27h.6~27h.15： | NC | 0：主泵 1：備泵 | |||
| 累計燃燒時間 | |||||
| 29h | 40042 | ||||
| 寫數據（06 命令） | |||||
| a0h | 40161 | ||||
| （a0h）=1 | 本機進入運行狀態 | ||||
| （a0h）=2 | 本機退出運行狀態 | ||||
| （a0h）=3 | 復位 | ||||
| （a0h）=4 | 消音 | ||||
| （a0h）=100 | 給水泵啟動 | ||||
| （a0h）=101 | 給水泵停止 | ||||
| （a0h）=102 | 給水泵自動 | ||||
| （a0h）=103 | 給水泵手動 | ||||
| （a0h）=104 | NC | ||||
| （a0h）=105 | NC | ||||
| （a0h）=106 | NC | ||||
| （a0h）=107 | NC | ||||
| （a0h）=108 | NC | ||||
| （a0h）=109 | NC | ||||
| （a0h）=110 | NC | ||||
| （a0h）=111 | NC | ||||
附件、附圖：用戶接線圖
