YLZK-TP3963型鍋爐控制器使用說明書
(燃燒器控制方式:壓力控制器/壓力變送器)
一、概述
T3系列控制器是我公司推出的新一代鍋爐控制器。T3控制器以ARM公司cortex-M3系列微處理器為核心,以彩色觸摸屏作為人機界面,具有文字、圖形、動畫等顯示功能。它是一款外形美觀、抗干擾能力強、可靠性高、性價比高的鍋爐控制器。
二、狀態條除開機畫面外,其它所有畫面的下方,都有一狀態條,形式如圖 1 所示。
圖 1 狀態條
2.1 狀態:
“狀態”是當前控制器所處的工作狀態,分別為“待命”、“報警”以及“運行”。
開機后若無故障,系統處于待命狀態,狀態框顯示為“待命”。出現故障時系統進入報警狀態,狀態框顯示為“報警”。按“”鍵,系統進入運行狀態,狀態框顯示“運行”。
2.2 系統信息
顯示報警信息。
2.3 時間
顯示目前的系統時間。格式為: " XX 時: XX 分: XX 秒"。
三、基本操作
3.1 主畫面操作

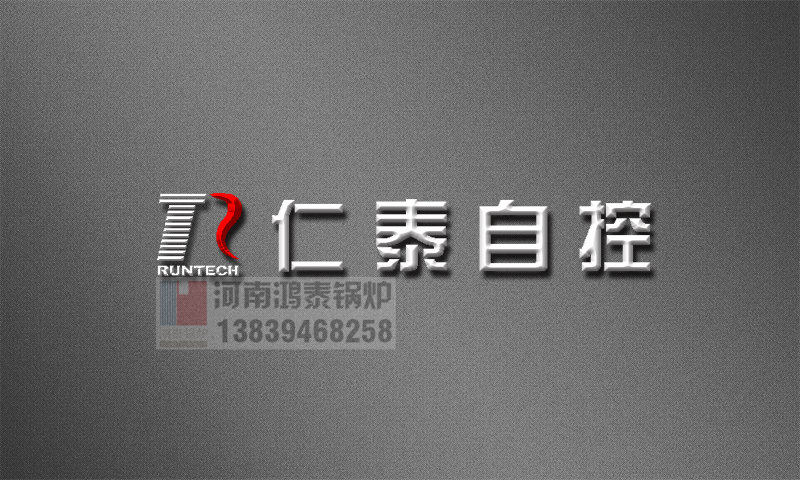

接通控制器電源,液晶觸摸屏上顯示開機畫面。如圖 2 所示。
圖 2 開機畫面
按下觸摸屏中間的“仁泰自控”按鍵,控制器“嘀”響一聲,觸摸屏進入主畫面,如圖 3 所示。
圖 3 主畫面
主畫面右上方 ON/OFF 按鍵,在系統處于“待命”狀態時,顯示“”;在系統即進入“運行”狀態時,顯示“”;在系統即進入“報警”狀態時,顯示“”。燃燒器根據比較當前鍋爐壓力和設置的壓力來判斷是否工作。當出現報警并停爐時,若報警一直存在,“”變?yōu)?ldquo;”鍵;若報警消除,按“”鍵,“”鍵變?yōu)?ldquo;”鍵。
液晶觸摸屏上同時顯示燃燒器、給水泵的工作狀態,給水泵的主備狀態、手自動狀態,冷凝循環泵的工作狀態、手自動狀態,當前鍋爐水位。
藍色狀態框:鍋爐水位、排煙溫度、蒸汽壓力、給水泵輸出百分比、節能器煙溫,冷凝器煙溫,給水溫度。(當前鍋爐狀況)
綠色狀態框:排煙超溫、輸出上限、輸出下限。(參數設置) 按綠色狀態框,畫面跳入參數設置畫面;
待命狀態下,當“水位計沖洗”按鍵按下去后,在“沖洗延時”分鐘之內,控制器不報水電極計方面的報警。
按給水泵、冷凝循環泵及燃燒器均可進入其手動操作畫面。
給水泵有主泵和備泵。處于當前可操作狀態的給水泵顯示藍色,否則為灰色。
給水泵、冷凝循環泵處于手動狀態時該泵旁顯示“手動”;處于自動狀態時顯示“自動”。
點擊,則回到主畫面。
點擊,則回到主畫面。
注:水電極在主畫面顯示電極狀態。
注:鍋爐水位處于中水位及以上時方可進行水位沖洗,運行狀態下也可進行水位沖洗
3.2 給水泵的控制和手動操作
3.2.1 給水泵的自動控制
當水位測量選擇為“4 支電極”時:
鍋筒水位低于低水位電極時,控制器啟動給水泵;鍋筒水位達到高水位電極時,控制器關閉給水泵; 鍋筒水位再次低于低水位電極時,控制器重新啟動給水泵。
當水位測量選擇為“6 支電極”時:
鍋筒水位達到高水位電極時,控制器延時 10 秒后關閉給水泵;鍋筒水位低于中水位電極時,控制器
延時 10 秒后啟動給水泵。
當水位測量選擇為“4-20mA”時:
當鍋筒水位低于“低水位”設置值時,啟動給水泵;
當鍋筒水位達到“高水位”設置值時,停止給水泵。
給水泵在自動運行時間段,控制器根據 PID 設置,進行運算,變頻輸出。
3.2.2 給水泵的手動操作
水位測量選擇為“ 4 支電極”時或者水位測量選擇為“ 6 支電極”時:

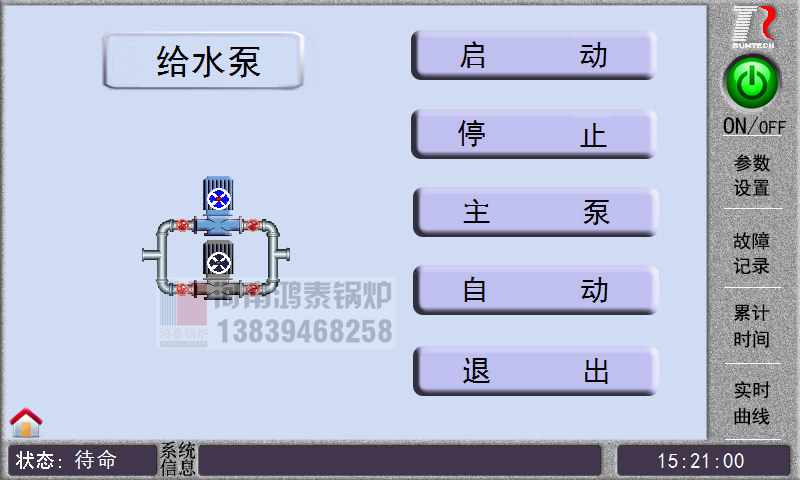

在主畫面上,按給水泵進入“給水泵”畫面。如圖 4 所示。
圖 4 給水泵的設置和手動操作
按“手動/自動”按鍵,給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài),同時該按鍵變?yōu)?ldquo;自動”;原為自動狀態就轉變?yōu)槭謩訝顟B(tài),同時該按鍵變?yōu)?ldquo;手動”。
按“主泵/備泵”按鍵,給水泵原為主泵就切換到備泵,同時該按鍵變?yōu)?ldquo;備泵”;原為備泵就切換到主泵,同時該按鍵變?yōu)?ldquo;主泵”。
按“啟動”按鍵,控制器啟動給水泵,同時被置為手動狀態。
按“停止”按鍵,控制器關閉給水泵,同時被置為手動狀態。
按“退出”按鍵,退回到主畫面。
點擊當前正在使用的給水泵,控制器啟動給水泵,再次點擊已啟動的給水泵,控制器關閉給水泵,同時被置為手動狀態。
點擊當前未使用的給水泵,給水泵被切換到使用狀態,再次點擊切換到使用狀態的給水泵,控制器啟動給水泵,同時被置為手動狀態。
水位測量選擇為“4-20mA”時:

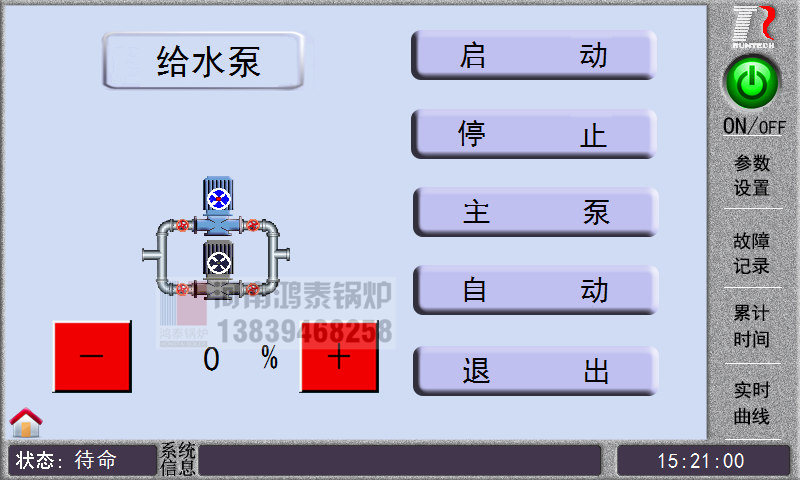

在主畫面上,按給水泵進入“給水泵”畫面。如圖 5 所示。
圖 5 給水泵的設置和手動操作
按“手動/自動”按鍵,給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài),同時該按鍵變?yōu)?ldquo;自動”;原為自動狀態就轉變?yōu)槭謩訝顟B(tài),同時該按鍵變?yōu)?ldquo;手動”。
按“主泵/備泵”按鍵,給水泵原為主泵就切換到備泵,同時該按鍵變?yōu)?ldquo;備泵”;原為備泵就切換到主泵,同時該按鍵變?yōu)?ldquo;主泵”。
按“啟動”按鍵,控制器啟動給水泵,同時被置為手動狀態。
按“停止”按鍵,控制器關閉給水泵,同時被置為手動狀態。
按“+”按鍵,給水泵啟動并在手動狀態下,增加變頻輸出。
按“-”按鍵,給水泵啟動并在手動狀態下,減小變頻輸出。
按“退出”按鍵,退回到主畫面。
點擊當前正在使用的給水泵,控制器啟動給水泵,再次點擊已啟動的給水泵,控制器關閉給水泵,同時被置為手動狀態。
點擊當前未使用的給水泵,給水泵被切換到使用狀態,再次點擊切換到使用狀態的給水泵,控制器啟動給水泵,同時被置為手動狀態。
3.3 冷凝循環泵的控制和手動操作
3.3.1 冷凝循環泵的自動控制
燃燒器啟動時,冷凝循環泵啟動;
燃燒器關閉時,冷凝循環泵延時 3 分鐘關閉。
3.3.2 冷凝循環泵的手動操作

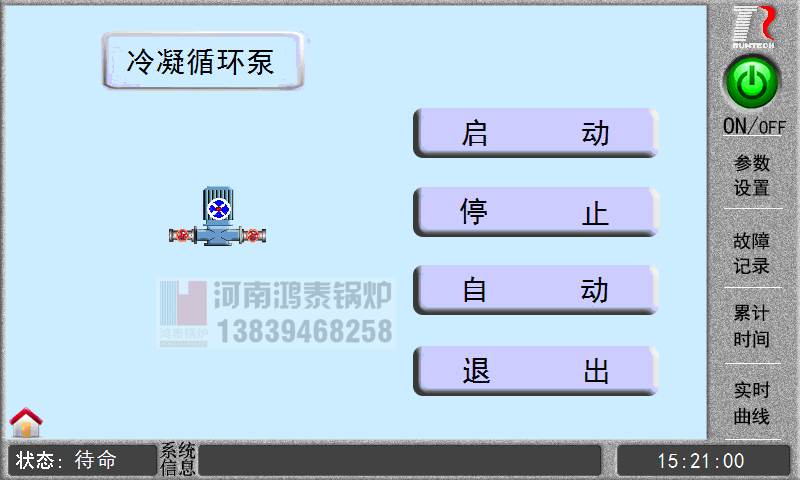

在主畫面上,按冷凝循環泵進入“冷凝循環泵”畫面。如圖 6 所示。
圖 6 冷凝循環泵的設置和手動操作
按“手動/自動”按鍵,冷凝循環泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài),同時該按鍵變?yōu)?ldquo;自動”;原為自動狀態就轉變?yōu)槭謩訝顟B(tài),同時該按鍵變?yōu)?ldquo;手動”。
按“啟動”按鍵,控制器啟動冷凝循環泵,同時被置為手動狀態。
按“停止”按鍵,控制器關閉冷凝循環泵,同時被置為手動狀態。
按“退出”按鍵,退回到主畫面。
3.4 燃燒器的手動操作
當燃燒器工作方式選擇為“兩段火”時:

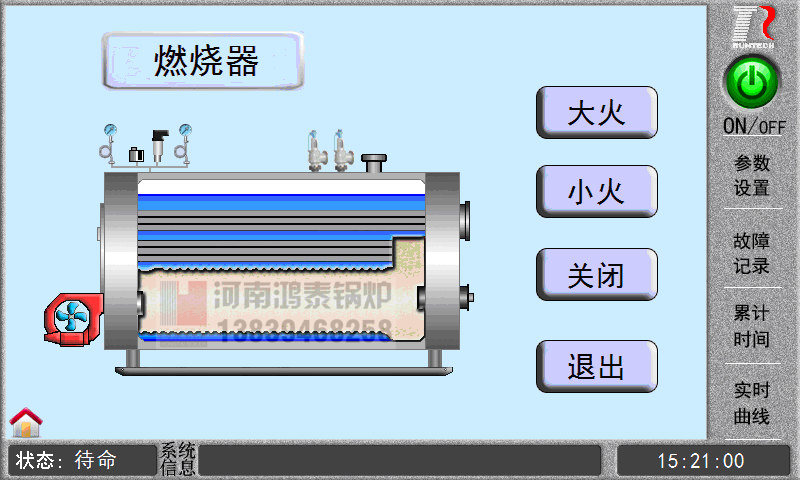

控制器處于待命狀態時,在主畫面上按燃燒器,進入“燃燒器操作”畫面。如圖 7 所示。
圖 7 燃燒器操作
按“大火”按鍵,燃燒器工作在大火狀態;
按“小火”按鍵,燃燒器工作在小火狀態;
按“關閉”按鍵,燃燒器關閉;
按“退出”按鍵,退回到主畫面。
當燃燒器工作方式選擇為“內置比調”時:
控制器處于待命狀態時,在主畫面上按燃燒器,進入“燃燒器操作”畫面。如圖 8 所示。
圖 8 燃燒器操作
按“啟動”按鍵,燃燒器啟動;
按“增大”按鍵,燃燒器增大繼電器,閉合約 1 秒,然后斷開;
按“減小”按鍵,燃燒器減小繼電器,閉合約 1 秒,然后斷開;
按“關閉”按鍵,燃燒器關閉;
按“退出”按鍵,退回到主畫面。
四、設置操作
4.1 參數設置選擇
在主畫面右方按“參數設置”鍵,進入參數設置選擇畫面,如圖 9 所示。
圖 9 設置選擇
按“公共參數”鍵,進入參數設置畫面;
按“時間設置”鍵,進入日期時間查詢和設置畫面;
按“密碼設置”鍵,進入密碼設置畫面;
按“通訊參數”鍵,進入通訊參數設置畫面;
按“產品編號”鍵,進入產品編號設置畫面;
按“產品編號”鍵,進入產品編號設置畫面;
4.1.1 公共參數設置

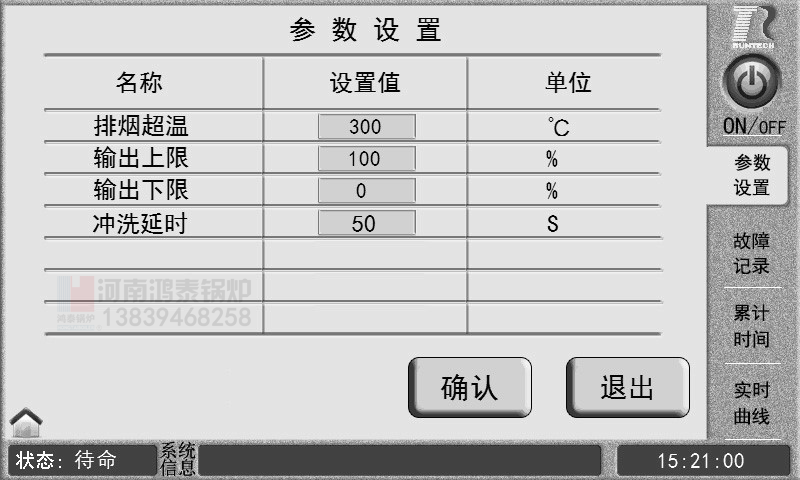

在參數設置選擇畫面中,按“公共參數”鍵,進入參數設置畫面。如圖 10 所示。
圖 10 報警溫度設置畫面
排煙超溫:100-400 ℃。
輸出上限:0-100%。
輸出下限:0-100%。
沖洗延時:0-120S。
按“退出”鍵,回到參數設置選擇畫面。
4.1.2 時間設置
在參數設置選擇畫面中,按“時間設置”鍵,進入時間設置畫面。如圖 11 所示。
圖 11 時間設置
在時間窗口中顯示當前系統時間。分別為:年、月、日、時、分、秒和星期。
設置時間時,必須一次設置“年、月、日、時、分、秒”6 個時間參數。
“星期”不能設置,星期隨著年、月、日的變化而自動變化。
按“退出”鍵,回到設置選擇畫面。
4.1.3 密碼設置

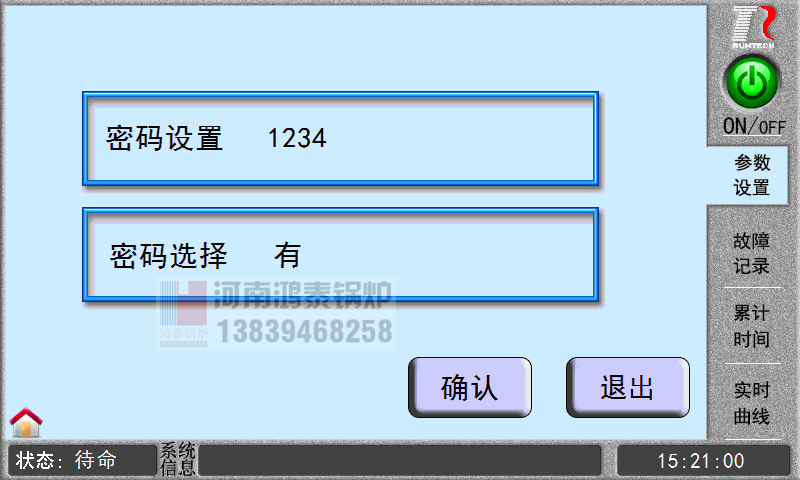

在參數設置選擇畫面中,按“密碼設置”鍵,進入密碼設置畫面。如圖 12 所示。
圖 12 密碼設置
密碼設置:輸入四位數字
密碼選擇:有、無。
有:輸入的四位數字有效,在進入參數設置選擇畫面時,輸入密碼即可進入。
無:輸入的四位數字無效,在進入參數設置選擇畫面時,不需要密碼即可進入。
4.1.4 工作方式設置

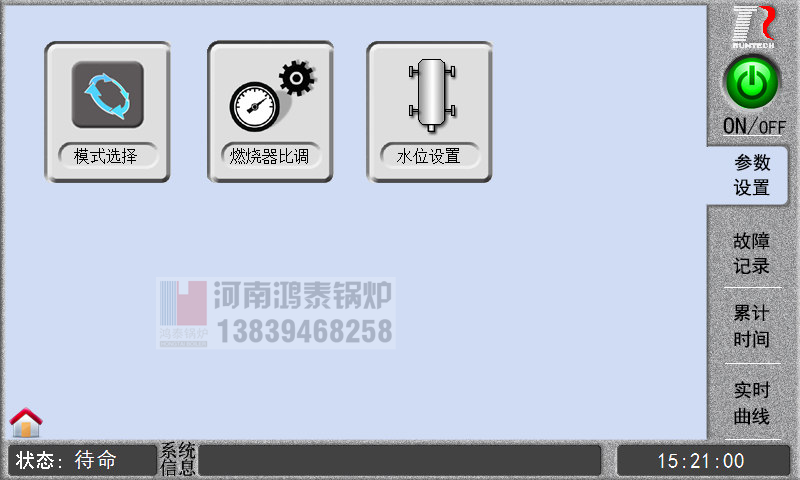

在參數設置選擇畫面中,按左上角,具有一個隱形按鍵,輸入密碼進入二級設置畫面,如不知道密碼請聯系公司技術部門:13839468258查詢,如圖 13 所示。
圖 13 二級設置畫面
按“模式選擇”鍵,進入模式選擇畫面;
按“燃燒器比調”鍵,進入燃燒器比調畫面;
按“水位設置”鍵,進入水位設置畫面;
注:當燃燒器工作方式選擇“兩段火力”時,燃燒器比調按鍵不顯示;當水位測量選擇的不是“4-20mA”
時,水位設置按鍵不顯示。
4.1.5 模式選擇

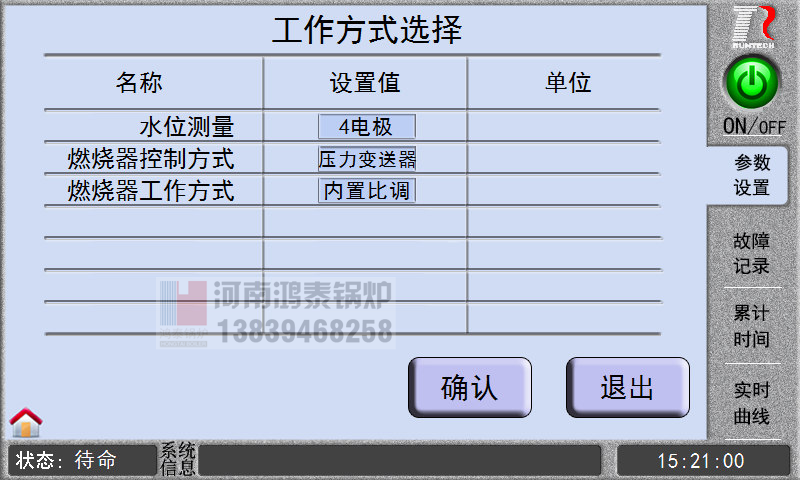

在二級參數設置選擇畫面中,按“模式選擇”鍵,進入工作方式選擇畫面。如圖 14 所示
圖 14 工作方式選擇畫面
水位測量:4 電極 / 6 電極 / 4-20mA;
燃燒器控制方式:壓力變送器 / 壓力控制器;
燃燒器工作方式:內置比調 / 兩段火力;
按“退出”鍵,回到二級設置畫面。
注:燃燒器控制方式為“壓力控制器”,燃燒器工作方式必須為“兩段火力”。
注:燃燒器控制方式為“壓力控制器”,燃燒器工作方式必須為“兩段火力”。
4.1.6 燃燒器比調

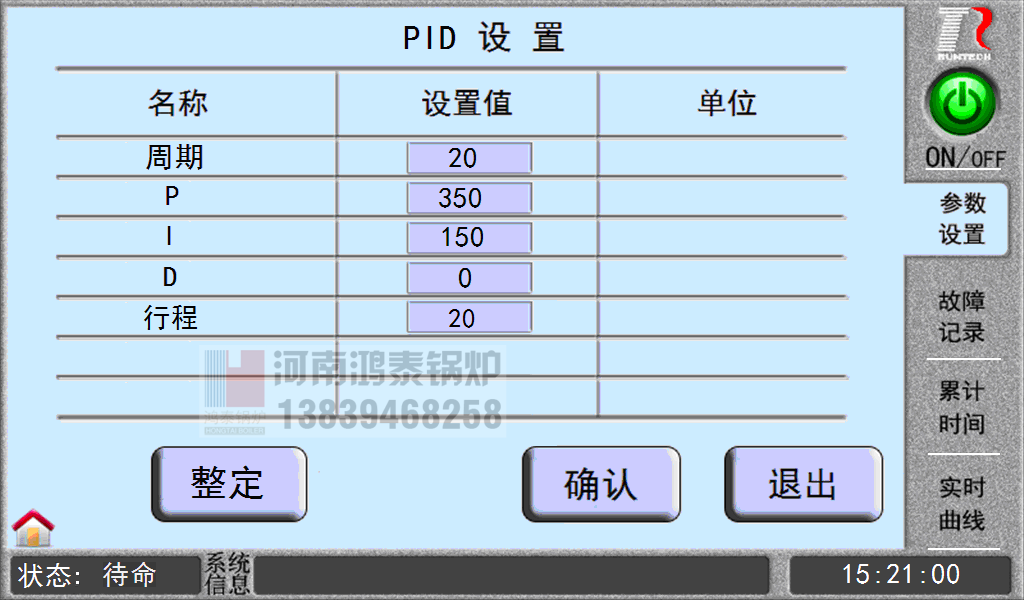

在二級參數設置選擇畫面中,按“燃燒器比調”鍵,進入燃燒器比調設置畫面。如圖 15 所示
圖 15 燃燒器比調畫面
周期:1~3600。 P:1~1000。 I:1~3600。 D:0~20 。
行程:10~300 。
建議客戶初始設置為:
周期=10;P=350;I=150;D=0。
按“退出”鍵,回到二級參數設置畫面。
注:當燃燒器選擇“兩段火力”時,燃燒器比調按鍵不顯示,并且無法 PID 設置。
4.1.7 水位設置

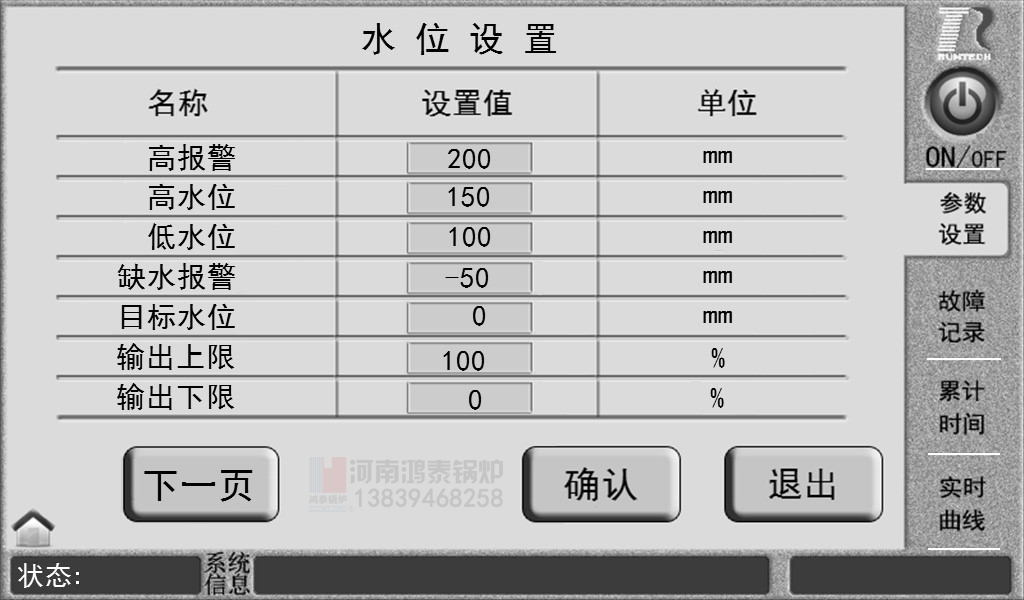

在二級參數設置選擇畫面中,按“水位設置”鍵,進入水位設置畫面。如圖 16 所示
圖 16 水位設置畫面
高報警水位:-300-300mm。
高水位:-300-300mm。
高水位:-300-300mm。
低水位:-300-300mm。
缺水報警:-300-300mm。
目標水位:-300-300mm。
輸出上限:0-100%。
缺水報警:-300-300mm。
目標水位:-300-300mm。
輸出上限:0-100%。
輸出下限:0-100%。
按“下一頁”鍵,進入給水泵 PID 設置畫面;按“退出”鍵,回到二級參數設置畫面。
圖 17 給水泵 PID 設置畫面
周期:1~3600。 P:1~1000。 I:1~3600。 D:0~20 。
按“上一頁”鍵,進入水位設置畫面;按“退出”鍵,回到二級參數設置畫面。
注:高報警水位 > 高水位 > 低水位 > 目標水位 > 缺水報警.
4.1.8 通訊參數設置

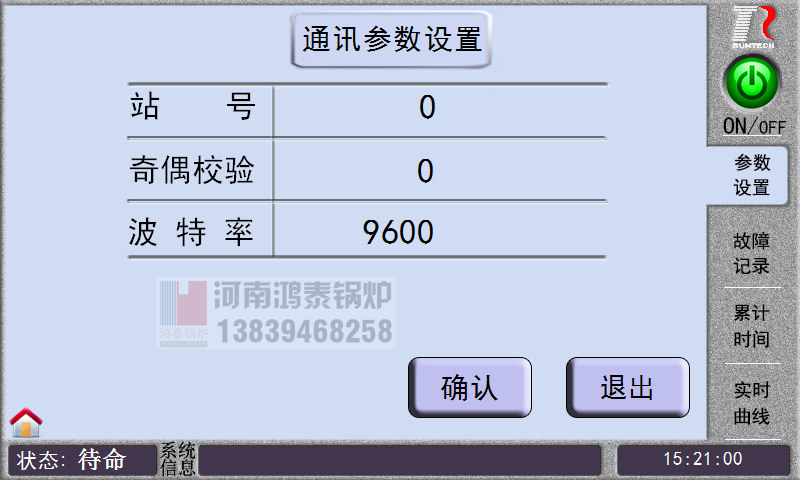

在參數設置選擇畫面中,按“通訊參數”鍵,進入通訊參數畫面。如圖 18 所示。
圖 18 通訊參數設置
站號:0-255。
奇偶校驗:0-2。0:無校驗;1:奇校驗;2:偶校驗。
波特率:9600、19200。
按“退出”鍵,回到設置選擇畫面。
4.1.9 產品編號設置

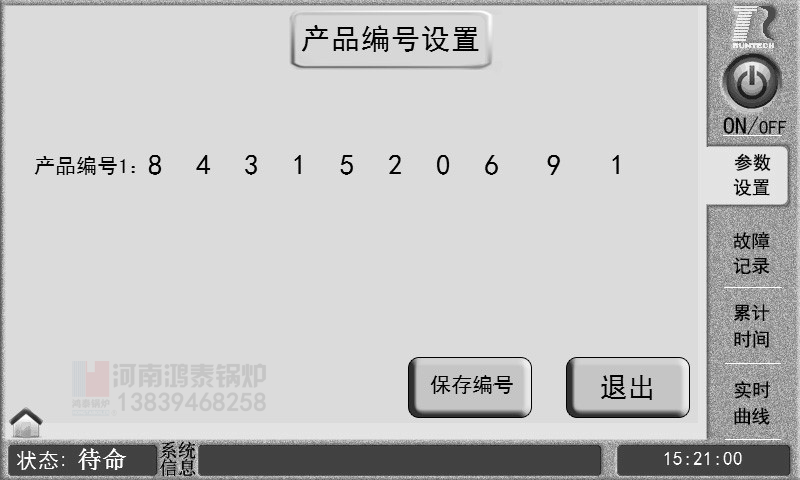

在參數設置選擇畫面中,按“產品編號”鍵,進入產品編號畫面。如圖 17 所示。
按“退出”鍵,回到設置選擇畫面。
4.2 故障記錄

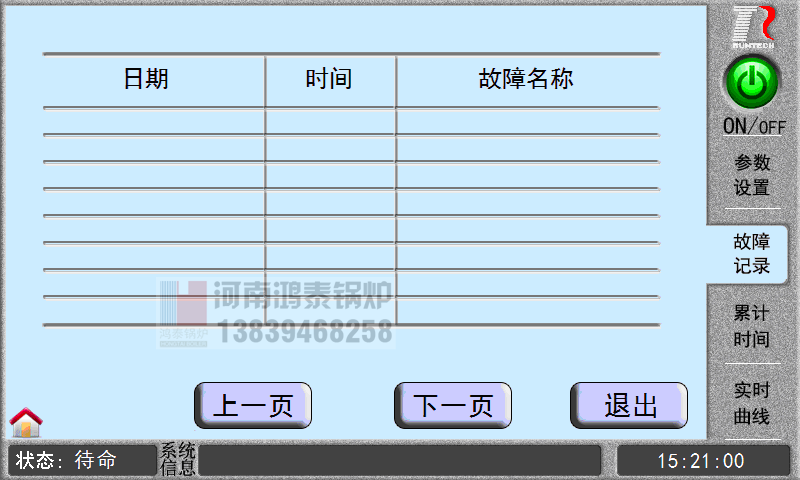

畫面的右方,按“故障記錄”鍵,進入“故障記錄”畫面,如圖 19 所示。
圖 19 故障記錄
按“退出”鍵,回到主畫面。
4.3 累計時間

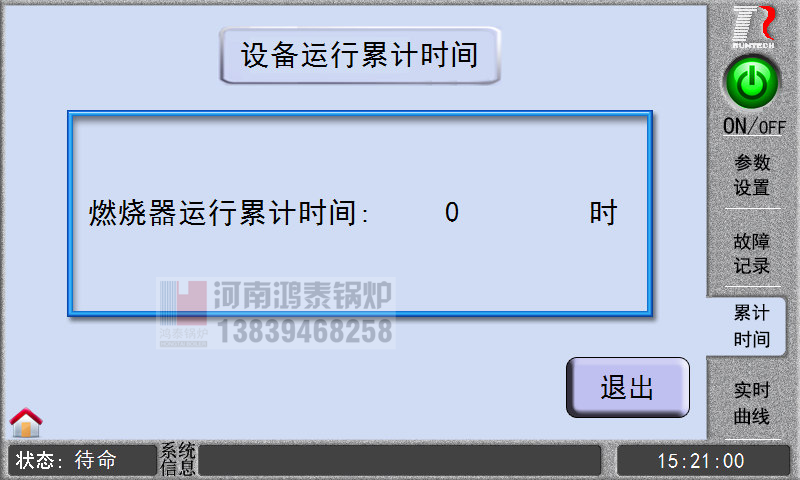

在設置選擇畫面中,按“累計時間”鍵,進入累計時間畫面。如圖 20 所示。
圖 20 累計時間畫面
按“退出”鍵,回到設置選擇畫面。
4.4 實時曲線
按“實時曲線”鍵,進入實時曲線畫面。如圖 21 所示。
圖 21 實時曲線
當前畫面顯示壓力曲線。橫坐標為時間(單位:小時),縱坐標為帕(單位:XX)。
按“壓力”鍵,顯示蒸汽壓力曲線。
按“排煙”鍵,顯示排煙溫度曲線。
按“水位”鍵,顯示水位曲線。
按“節能器煙溫”鍵,顯示節能器煙溫曲線。
按“冷凝器煙溫”鍵,顯示冷凝器煙溫曲線。
按“給水溫度”鍵,顯示給水溫度曲線。
按“退出”鍵,回到主畫面。
五、水位檢測及控制
水位測量選擇為“4 支電極”時:
控制器通過檢測水電極信號判斷鍋筒水位的狀態,并根據此狀態控制給水泵的啟停,如下表所示:
序 號 | 水位 | 水位電極狀態 | 控制輸出 | 控制輸出 | ||
高報警 | 高水位 | 低水位 | 極限低 | |||
1 | 高水位報警 | 1 | 1 | 1 | 1 | 關閉給水泵、報警提示 |
2 | 高水位 | 0 | 1 | 1 | 1 | 給水泵保持原工作狀態 |
3 | 中水位 | 0 | 0 | 1 | 1 | 給水泵保持原工作狀態 |
4 | 低水位 | 0 | 0 | 0 | 1 | 啟動給水泵 |
5 | 極限低水位報警 | 0 | 0 | 0 | 0 | 關閉給水泵 、報警、停爐 |
注:上表中水電極狀態欄中的“1”表示水位達到或超過該電極;“0” 表示水位未達到該電極。
水位測量選擇為“6 支電極”時:
控制器通過檢測水電極信號判斷鍋筒水位的狀態,并按照一定的算法控制給水泵的啟停。
當水位測量選擇為“4-20mA”時:
當鍋筒水位低于“低水位”設置值時,啟動給水泵;
當鍋筒水位達到“高水位”設置值時,停止給水泵。
給水泵在自動運行時間段,控制器根據 PID 設置,進行運算,變頻輸出。
六、運行
控制器不報警時,按“”鍵,控制器進入運行狀態。按“”鍵,控制器退出運行狀態。
6.1 燃燒器控制
1. 當燃燒器工作方式選擇為“兩段火”時:
停爐壓力>轉火壓力>使用壓力
當蒸汽壓力低于使用壓力時,燃燒器工作在大火狀態;
當蒸汽壓力達到轉火壓力時,燃燒器工作在小火狀態;
當蒸汽壓力達到停爐壓力時,燃燒器關閉。
進入運行狀態時,控制器按壓力控制器的信號控制燃燒器啟停和工作狀態。其控制邏輯如下:
進入運行狀態時,控制器按壓力控制器的信號控制燃燒器啟停和工作狀態。其控制邏輯如下:
壓力狀態 | 超壓報警 | 啟??刂?/td> | 負荷調節 | 控制輸出 |
超壓 | 斷 | 任意 | 任意 | 停爐、報警 |
高壓 | 通 | 斷 | 任意 | 停爐 |
中壓 | 通 | 通 | 斷 | 小火 |
低壓 | 通 | 通 | 通 | 大火 |
注:“超壓報警”、“啟??刂?rdquo;、“負荷調節”為壓力控制器輸入信號
2. 當燃燒器工作方式選擇為“內置比調”時:
2. 當燃燒器工作方式選擇為“內置比調”時:
當蒸汽壓力低于目標壓力時,啟動燃燒器,然后根據 PID 調節參數設置,自動控制燃燒器比調,促
使蒸汽壓力穩定在目標壓力范圍內;蒸汽壓力達到停爐壓力時,燃燒器關閉。
6.2 冷凝循環泵控制
燃燒器啟動時,冷凝循環泵啟動;
燃燒器關閉時,冷凝循環泵延時 3 分鐘關閉。
七、報警

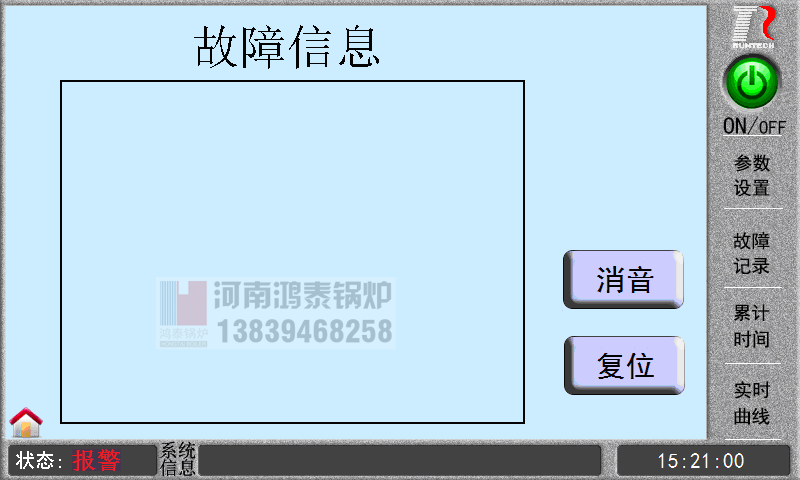

控制器檢測到故障時,自動關閉燃燒器等設備。彈出報警畫面,系統播放語音報警,報警輸出繼電器觸點閉合。一般報警的畫面如圖 22 所示。
圖 22 故障報警畫面
畫面中間顯示故障名稱(可顯示同時出現的多個故障),畫面右側有“消音”和“復位”兩個按鈕。
按“消音”鍵可關閉報警輸出繼電器;按“復位”鍵回到主畫面。如故障現象沒有消除,系統 1 分鐘后重新進入報警畫面。故障排除后,按“復位”鍵,退出故障報警畫面,返回待命狀態。
發生“高水位報警”或“低水位報警”時,系統不改變運行狀態,只報警提示。在主畫面上方按一下,可關閉語音和報警輸出繼電器。
控制器檢測到報警時,除彈出顯示報警畫面外,報警發生的時間和名稱都被記錄下來,可通過查閱報警記錄,檢查最近發生的 70 條報警記錄。
報警表
故障名稱 | 原因 | 處理 |
壓力變送器斷路 | 壓力變送器輸入回路斷開 | 停爐、報警 |
壓力變送器短路 | 壓力變送器輸入回路電流大于或等于 20mA | 停爐、報警 |
超壓報警(變送器) | 蒸汽壓力達到“超壓報警”設置值 | 停爐、報警 |
水位傳感器斷路 | 水位傳感器輸入回路斷開 | 停爐、報警 |
水位傳感器短路 | 水位傳感器輸入回路電流大于或等于 20mA | 停爐、報警 |
極限低水位報警(電流) | 水位小于或者等于“缺水報警”設置值 | 停爐、報警 |
高水位報警(電流) | 水位達到“高報警水位”設置值 | 不停爐、報警 |
排煙溫度高報警 | 排煙溫度達到“排煙超溫”設置值 | 停爐、報警 |
極限低水位報警 | 水位低于缺水電極 | 停爐、報警 |
水位電極邏輯錯 | 較高位置電極檢測到有水,較低位置電極反而沒有檢測到有水 | 停爐、報警 |
低水位報警 | 水位低于低水位報警電極 | 不停爐、報警 |
高水位報警 | 水位達到高水位報警電極 | 不停爐、報警 |
變頻器故障 | 變頻器故障信號閉合 | 停爐、報警 |
超壓報警(控制器) | 超壓報警信號斷開 | 停爐、報警 |
燃氣壓力高報警 | 燃氣壓力高報警輸入端有 220V 交流電壓 | 停爐、報警 |
燃氣壓力低報警 | 燃氣壓力低報警輸入端有 220V 交流電壓 | 停爐、報警 |
燃氣泄漏報警 | 燃氣泄漏報警輸入端有 220V 交流電壓 | 停爐、報警 |
燃燒器故障 | 燃燒器故障輸入端有 220V 交流電壓 | 停爐、報警 |
注:排煙溫度傳感器不接不顯示,斷路、短路不報警;節能器煙溫傳感器不接不顯示,斷路、短路不報警;
冷凝器煙溫傳感器不接不顯示,斷路、短路不報警;給水溫度傳感器不接不顯示,斷路、短路不報警。
8.1 輸入
8.1.1 壓力變送器
測量鍋爐蒸汽壓力采用壓力變送器,其為電流信號:4~20mA。測量范圍:量程可設。
8.1.2 水位傳感器
測量鍋爐水位采用水位傳感器,其為電流信號:4~20mA。測量范圍:0-100%。
8.1.3 溫度傳感器
溫度傳感器使用熱電阻。電阻分度號:Pt100,R(0)=100.00Ω。測溫范圍:0~400℃。傳感器在溫度每變化 1℃時其電阻變化僅 0.39Ω左右,故應特別注意接線質量,盡量減小導線接頭處的接觸電阻,以免影響測溫精度。溫度傳感器均采用三線制接法以消除線路電阻的影響,三根導線規格、長度應完全相同,B、C 兩端在溫度傳感器一側短接。
8.1.4 水位電極(水位電接點)
當水電極兩端的電阻低于 50K 時,控制器即認為水面已高于電極,當水電極兩端電阻升至 200K 以上時,控制器即認為水面已低于電極。請注意電極兩端的絕緣。
8.1.5 燃燒器故障
可將燃燒器故障燈并聯接入控制器,控制器檢測并作出報警,提示用戶處理。此信號為 220 伏交流強電信號。
8.1.6 燃氣泄漏
可將燃氣泄漏故障燈并聯接入控制器,控制器檢測并作出報警,提示用戶處理。此信號為 220 伏交流強電信號。
8.1.7 燃氣壓力低
可將燃氣壓力低故障燈并聯接入控制器,控制器檢測并作出報警,提示用戶處理。此信號為 220 伏交流強電信號。
8.1.8 燃氣壓力高
可將燃氣壓力高故障燈并聯接入控制器,控制器檢測并作出報警,提示用戶處理。此信號為 220 伏交流強電信號。
8.2 輸出
控制繼電器觸點容量為 10A/220VAC,使用時負載應小于 0.5KVA。
8.2.1 燃燒器控制
控制器提供一組獨立的小火或啟??刂朴|點, 一組獨立的大火或大小火轉換控制觸點。可配接各種進口、國產燃燒器。小火控制繼電器既可接燃燒器的小火控制端,也可直接控制燃燒器的電源。
8.2.2 泵(閥)控制
控制器可配接各種泵或閥。使用功率小于 0.5KVA 的單相泵(閥)時,可直接將控制器的(閥)控制輸出串入水泵(閥)的供電回路。如泵(閥)功率較大或為三相水泵則應配接適當功率的接觸器。
T3串行通訊接口技術要求
一、一般信息
1、 主從方式:從機。
2、 接口類型:RS-485。
3、 數據格式:1 位啟始位,8 位數據位,1 位停止位。
4、 奇偶校驗:無校驗(0)、奇校驗(1)、偶校驗(2)。
5、 波特率:9600、19200。
6、 站號:0-255。
7、 使用協議:MODBUS_RTU。
二、通訊地址
1、讀數據(03 命令)
(1)控制器狀態
10h(40017)
(10h)=0:待命;
(10h)=1:報警;
(10h)=2:運行;
(2)開關量輸入
11h(40018)
11h.0:缺水電極
11h.1:低水位報警電極(非 6 電極模式下作缺水電極 2 使用)
11h.2:低水位電極
11h.3:中水位電極(6 電極特有)
11h.4:高水位電極
11h.5:高水位報警電極
11h.6:變頻器故障
11h.7:負荷調節
11h.8:啟??刂?/div>
11h.9:超壓報警
11h.10:燃燒器故障
11h.11:燃氣泄漏報警
11h.12:燃氣壓力低報警
11h.13:燃氣壓力高報警
注:開關量輸入信號某位為 0 表示輸入信號斷開,某位為 1 表示輸入信號閉合
(3)開關量輸出
13h(40020)
13h.0:燃燒器啟停控制
13h.1:燃燒器負荷調節
13h.3:給水泵(主)控制
13h.4:給水泵(備)控制
13h.5:冷凝循環泵控制
13h.8:報警輸出
注:開關量輸出信號某位為 0 表示輸出信號斷開,某位為 1 表示輸出信號閉合
(4)模擬量輸入
15h(40022) 冷凝器煙溫
16h(40023) 給水溫度
18h(40025) 水位信號
19h(40026) 排煙溫度
1ah(40027) 節能器煙溫
(5)報警
25h(40038)
25h.3:水位傳感器斷路
25h.4:水位傳感器短路
25h.5:極限低水位報警(電流)
25h.6:高水位報警(電流)
25h.7:排煙溫度高報警
25h.8:極限低水位報警
25h.9:水位電極邏輯錯
25h.10:低水位報警
25h.11:高水位報警
25h.12:變頻器故障
25h.13:超壓報警(控制器)
25h.14:燃氣壓力低報警
25h.15:燃氣壓力高報警
26h.0:燃氣泄漏報警
26h.1:燃燒器故障
注:報警信號某位為 0 表示無報警,某位為 1 表示有報警
(6)設備的狀態
27h(40040)
27h.0=0 給水泵主泵
27h.0=1 給水泵備泵
27h.1=0 給水泵自動
27h.1=1 給水泵手動
27h.3=0 冷凝循環泵自動
27h.3=1 冷凝循環泵手動
(7)累計燃燒時間
29h:燃燒器累計時間
(8) 產品編碼
30h~39h(40049~40058): 產品編碼
2、寫數據(06 命令)
(1)a0h(40161)
(a0h)=1 控制器進入運行狀態
(a0h)=2 控制器退出運行狀態
(a0h)=3 復位
(a0h)=4 消音
(a0h)=5 大火(手動啟動燃燒器大火)
(a0h)=7 小火(手動啟動燃燒器小火)
(a0h)=8 停止(手動關閉燃燒器)
(a0h)=100 給水泵啟動
(a0h)=101 給水泵停止
(a0h)=102 給水泵自動
(a0h)=103 給水泵手動
(a0h)=104 給水泵主泵
(a0h)=105 給水泵備泵
(a0h)=106 冷凝循環泵啟動
(a0h)=107 冷凝循環泵停止
(a0h)=108 冷凝循環泵自動
(a0h)=109 冷凝循環泵手動
3、寫產品編號(16 命令)
(1)產品編號:起始地址 80h(40129) 連續寫 10 個數據
注:每個數據范圍:0~9

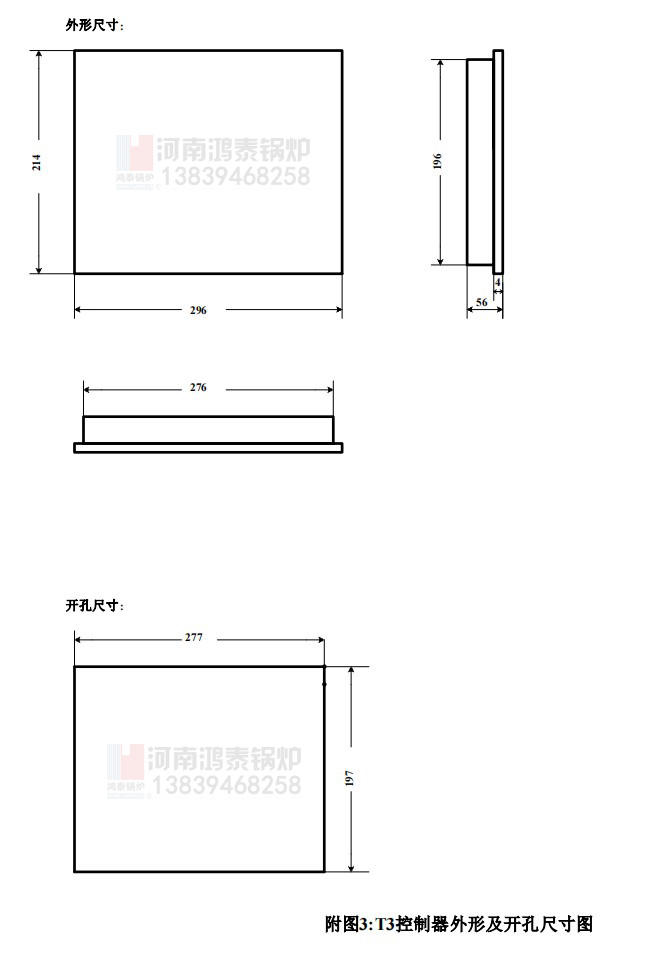

附件、附圖:用戶接線圖及外形尺寸、開孔尺寸
