一、概述

YLZK-E3/EQ3769系列鍋爐電腦控制器是我公司吸收國外先進技術，結合國內鍋爐控制的實際需要和具體應用，采用現代電腦控制技術，而推出的新一代燃油燃?xì)忮仩t電腦控制器。適用于燃油燃?xì)忮仩t、電加熱鍋爐、蒸汽鍋爐、承壓熱水鍋爐、常壓熱水鍋爐和導熱油鍋爐的自動控制，具有鍋爐水位控制、出水溫度控制、蒸汽壓力控制、極限低水位報警和聯鎖保護、蒸汽壓力超高報警和聯鎖保護等自動控制功能。具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、品種齊全、性能價格比高等優點。

本說明書包含了 YLZK-E3 系列控制器所有支持的控制類型的描述，對于具體型號的控制器，并不一定完全具有本說明書描述的功能。因此，在閱讀完該說明書后，還應詳細閱讀具體型號控制器的《快速操作指南》。

二、安裝接線

2.1 安裝方法

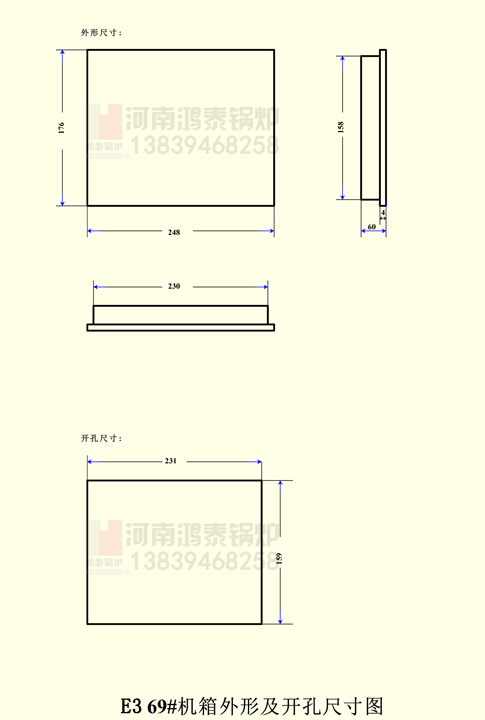

①按“外形及開孔尺寸圖”開安裝孔，將需接電線從開孔處穿出。

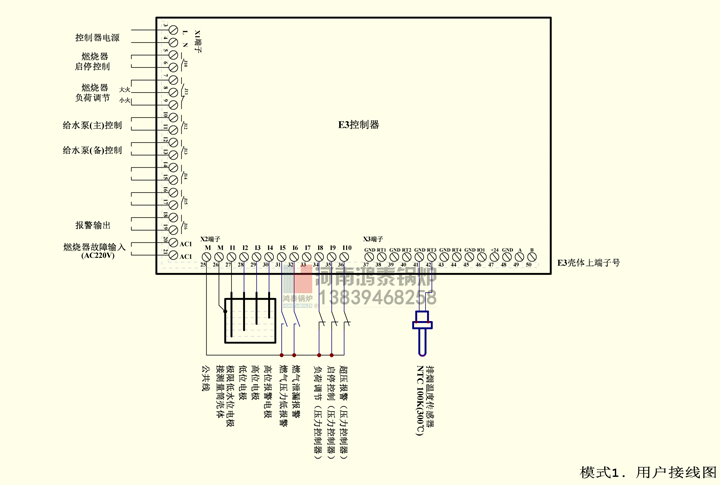

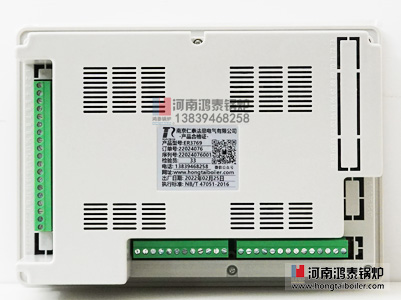

②按“用戶接線圖”將所需接入的各強、弱電線分別與控制器相應端子連接。

③將控制器裝入安裝孔。

④如需檢修控制器，可將端子方便地拔出，不用拆除接入的電線；當將端子插入控制器時，應確保接插到位。

2.2 輸入信號（可能的輸入信號）

2.2.1 接線

輸入信號的接線請使用 0.3mm2的銅質多股軟導線，應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅網)請接在安裝立柱上，并通過螺絲與線路板壓緊。

2.2.2 溫度傳感器

使用熱敏電阻（NTC）作為溫度傳感器，分度號為：R（25℃）=100K，B（25℃/50℃）=3950K。

2.2.3 壓力傳感器

壓力傳感器使用壓力控制器(壓力開關)、電接點壓力表。請將壓力控制器的常閉觸點(壓力低于低整定值時該觸點閉合；壓力高于高整定值時該觸點斷開)接入控制器。

當壓力傳感器為壓力變送器時，本控制器支持 4～20mA 的輸入信號，但訂貨時需做說明。此時應將電路板上相應通道的撥碼開關調至電流側（I1、I2、I3 或 I4 側），并需設置量程。

2.2.4 水位傳感器

水位傳感器使用水位電極。水位電極是利用水的導電性測量水位的傳感器，當水位高于電極時，電極通過水和測量筒殼體之間形成回路；當水位低于電極時，電極和測量筒殼體之間沒有回路?？刂破魍ㄟ^檢測該信號得到水位狀態。

水位電極的公共端請務必接在測量筒的殼體上，切不可接在鍋爐殼體或不銹鋼外包上，更不能接在電源零線上！雖然這樣接線有時也能夠使控制器檢測到水位，但會使水位檢測的可靠性和穩定性下降，甚至可能燒毀控制器輸入電路。

應注意保持水電極絕緣體部分的清潔，水垢或其他污物可能使電極兩端的絕緣性能降低，導致控制器無法分辨水位(由于絕緣性能降低，電極和公共端之間始終存在回路，控制器檢測到的信號就會始終顯示有水)。

2.2.5 爐壁溫度開關

爐壁溫度開關應緊貼鍋爐殼體(保溫層內)固定，當爐壁溫度高于整定值時，溫度開關觸點信號斷開。該信號反映鍋爐水位是否低于傳感器安裝位置，是否可能存在干燒現象，可以作為極限低水位保護的備份，進一步提高鍋爐運行的安全性。

一．基本操作
1.1在正式操作前，請先仔細閱讀《YLZK-E3系列鍋爐電腦控制器通用使用說明書》，并確定當前鍋爐狀態已符合說明書要求。
1.2接通220V交流電源。
1.3按“”鍵，控制器開機，液晶屏打開顯示，此時為“”狀態，或稱為待命狀態。
1.4參數設定
在首次使用或需要更改運行參數時需作此項操作，否則可以跳過該條。
1.4.1按“”鍵，進入第一項參數設定狀態，按“”或“”鍵可對所選參數進行修改。如需調整的數值較大可按住“”或“”鍵不放，數據即會快速增減，直至按鍵被松開或參數達到極限值。再按“”鍵，進入下一項參數設置狀態。當最后一項參數設置完畢后，按“”鍵，則退出設置狀態，各項設定參數被保存。
1.4.2在待命狀態下，結束非時間類參數設定，按“”鍵，進入“現在時間”設置狀態，按“”鍵選擇年、月、日和時分的設定。再按“”鍵，則退出時間類參數的設置，參數被保存。
1.5按“”鍵，進入“”狀態，控制器開始執行自動控制功能。
1.6在“”狀態下，按“”鍵，則退出運行狀態，轉為待命狀態。
1.7在待命、運行或報警狀態下按“”鍵，液晶屏關閉顯示，控制器關機。
二．參數范圍
2.1 排煙溫度（用“07-”指示）：50～300℃。
2.2 通訊站號（用“30-”指示）：0 ～ 255。
2.3 現在時間：包括年、月、日和時分，時分使用 24 小時制。
三．運行與控制
3.1 燃燒器控制
在運行狀態下：
當壓力控制器（啟?？刂疲╅]合時，控制器啟動燃燒器，并工作在一段火；當壓力控制器（負荷調節）閉合時，燃燒器處于二段火狀態；當壓力控制器（負荷調節）斷開時，燃燒器轉為一段火狀態；當壓力控制器（啟?？刂疲嚅_時，控制器關閉燃燒器。
3.2補水泵控制
與運行狀態無關：
當鍋爐水位低于“低位電極”時，控制器開啟給水泵；當鍋爐水位達到“高位電極”時，控制器關閉給水泵。
四．設備手動操作
4.1 燃燒器
燃燒器禁止手動操作。
4.2 水泵
按“”鍵，泵 1 標志閃爍，表示選擇給水泵進行操作。此時可按“”鍵進行“自動/手動”切換(水泵處于手動狀態時，泵 1 圖形右方顯示“”標志)；也可按“”鍵手動啟動或關閉給水泵(此時水泵立即進入手動狀態)；可按“”鍵進行主備切換。再次按“”鍵，可退出水泵操作。
剛開機時，如鍋爐缺水，控制器發出聲光報警并進入聯鎖保護狀態。當確認鍋爐處于冷爐狀態、壓力為低時，可按“”鍵，給水泵將開啟，待水位上升至中位時，給水泵關閉，并自動轉入待命狀態。
在正常運行時，如鍋爐缺水，控制器發出聲光報警并進入聯鎖保護狀態。已發生干燒時，嚴禁啟動給水泵。司爐人員確定沒有危險，方可手動啟動給水泵（長按“”鍵 5 秒）。當水位升至高水位時自動關閉給水泵，并退出報警狀態、轉入待命狀態。
五．報警和連鎖保護
控制器開機后即不間斷地對壓力傳感器、水位傳感器、溫度傳感器以及自身電路進行檢測，發現報警信號立即發出聲光報警并聯鎖關閉燃燒器或加熱組和水泵?？刂破髯詣?dòng)顯示報警信息，聯鎖停爐時同時顯示故障代碼。
報警時控制器內部喇叭發出語音報警聲，報警輸出繼電器間歇閉合。按“”鍵可關閉報警聲，如果報警不消除，60 秒后控制器重新發出語音報警聲?？刂破鬟M(jìn)入報警狀態后將自身鎖定，即使報警信號消失也不會自行退出報警狀態。操作人員排除問題后按“”鍵將控制器復位。
附錄
報警代碼列表

注：本表所列故障是該系列控制器可以檢測的故障，但對于具體型號控制器，只開放部分故障檢測功能。
